气动混合器

脉冲气射流混合技术，罐内无机械运动部件，快速温和地混合与均化自由流动粉体颗粒。

气动混合器

间歇式气力混合系统：高速气射流以一定角度射入物料，使整罐物料瞬间整体回旋翻动，适用于所有自由流动的散装固体物料。

01
进料充压
物料进入立式混合罐，储气罐同步充压
02
脉冲喷射混合
环形喷嘴音速气流，物料外升内降整体循环
03
锥阀排料
底部气动锥阀快速排空，罐内无残留
高效 · 温和 · 免维护

30–180 秒完成整批混合
罐内无任何运动部件

压缩气体经环形分配管以 1–10 秒的脉冲射入物料，气流在喷嘴出口膨胀至音速，带动物料形成"外圈上升、中心回落"的整体循环，通常 2–10 个脉冲即可混合均匀。净容积覆盖 1–100 m³，混合输送一体化工位产能最高可达每天 2000 吨；能耗低至 0.2–1 kWh/吨（粉体）。混合过程不产生热量、磨损极低，不破坏易碎颗粒，也不存在密封磨屑或润滑剂污染。

净容积 1–100 m³混合 30–180 秒能耗 0.2–1 kWh/t可选防爆 Ex
联系咨询

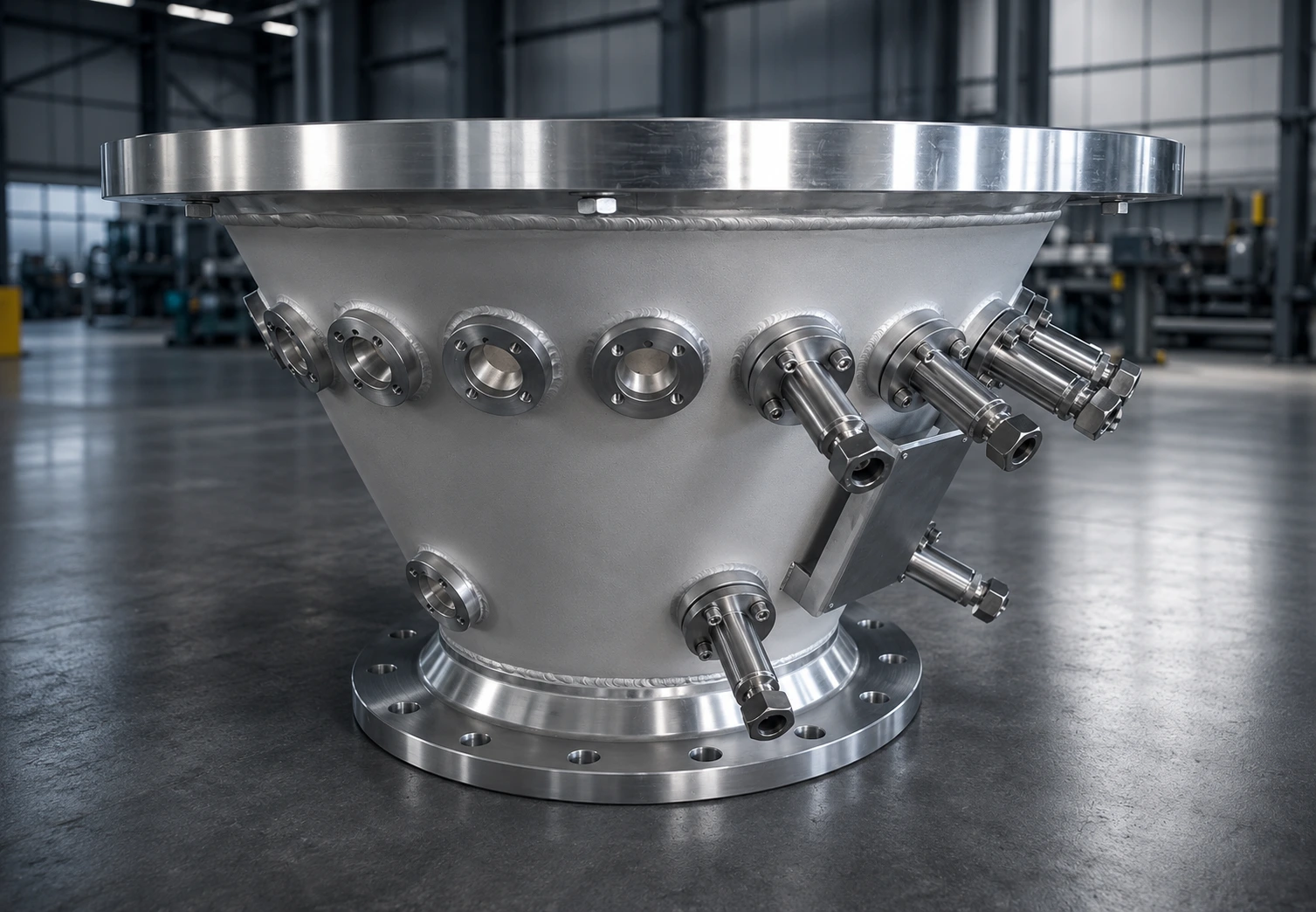

01 / 03 气动混合器 01

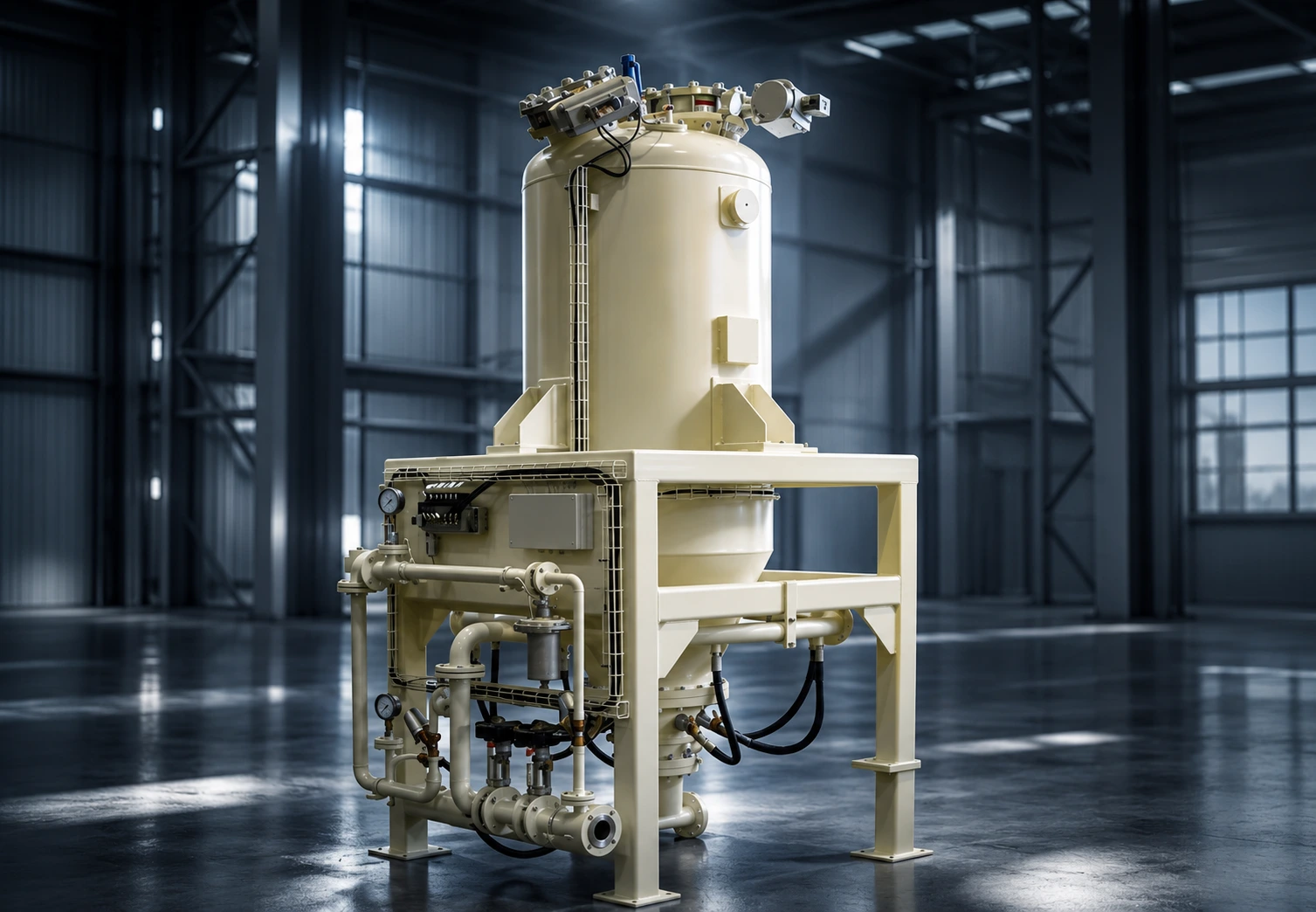

02 / 03 气动混合器 02

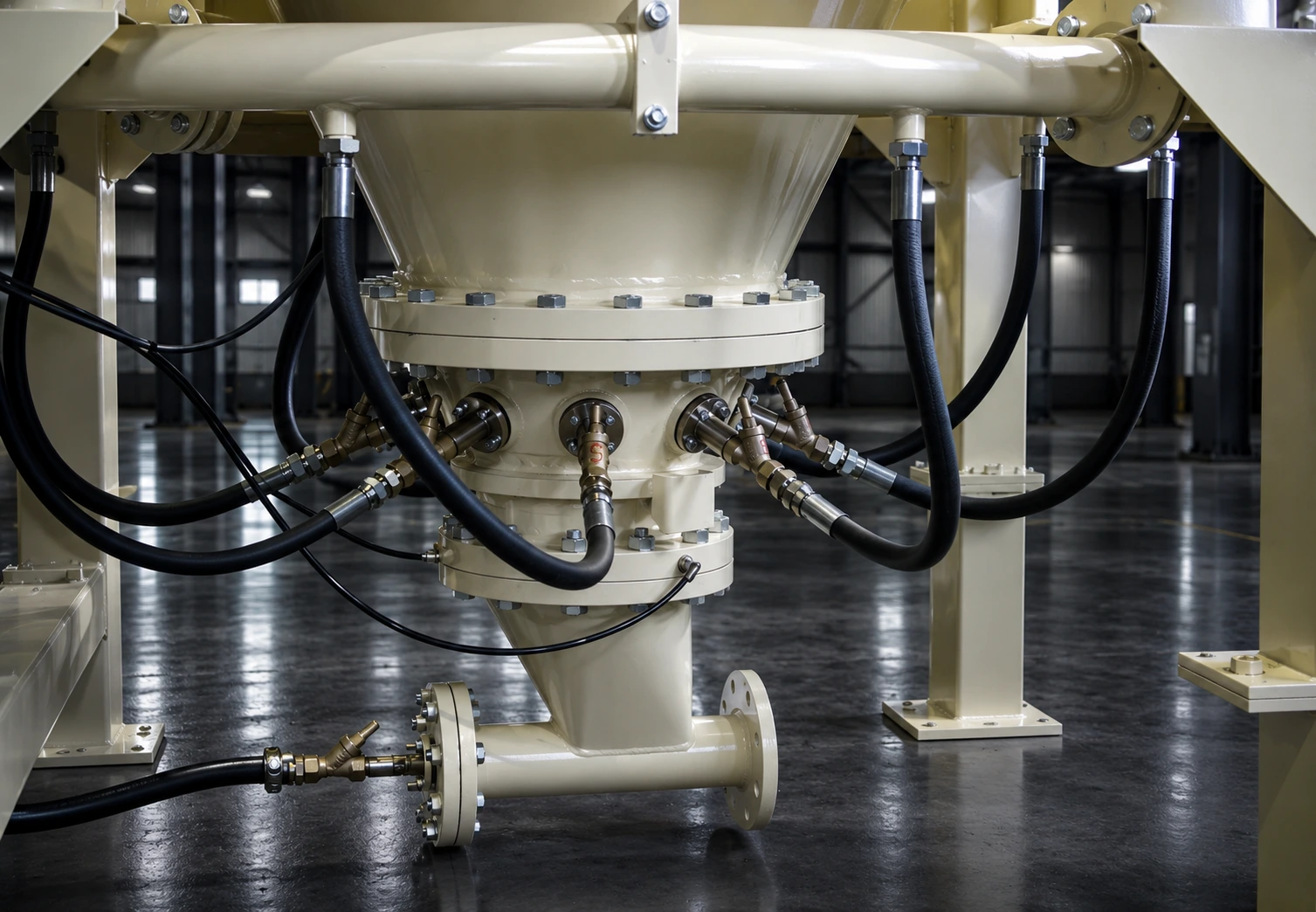

03 / 03 气动混合器 03
技术参数
净容积 1,000 – 100,000 L
有效混合容积 罐体总容积的 50–60%
混合时间 30 – 180 秒（2–10 个脉冲）
能耗 粉体 0.2–1 kWh/t · 颗粒 6–8 kWh/t
材质 碳钢 / 不锈钢 / 铝
电气防护 IP65 或 Ex 防爆
容器压力 标准 0.5 bar，压力容器最高 10 bar（耐压冲击/耐压设计）
FAQ · 常见问题

关于气动混合器，您可能想知道

核心区别在于罐内没有任何机械运动部件，完全依靠气射流完成混合：混合更快（整批30–180秒）；对物料温和，磨损极低、不产生热量、不破坏易碎颗粒；没有轴封和润滑点，不存在密封磨屑或油脂污染；几乎没有磨损件，维护成本低。局限性：仅适用于自由流动物料，黏湿、易结块物料不适合。
适合所有自由流动的粉体和颗粒物料，例如玻璃配合料等矿物粉、塑料颗粒/母粒、植物性原料、食品配料、化工粉体等，混合过程中还可以加入少量液体。含液量高、黏性大、易结块或流动性差的物料不适用。
气射流对物料的加速是渐进的，没有桨叶刚性撞击，磨损极低，特别适合易碎颗粒和高磨蚀性物料。整罐物料做整体循环翻动，混合均匀度高：实际交付案例中要求偏差5%的工况实测达到2%，要求2%的工况实测0.58%。
气体以1–10秒脉冲射入、间歇1–6秒，2–10个脉冲即可完成，纯混合时间30–180秒，含进料充压排料的批次循环约1–6分钟。单罐净容积1–100m³，作为混合+气力输送一体化工位，系统产能最高可达2000吨/天。
可以。电气设备提供IP65防护或Ex防爆版本；容器可按耐压冲击或耐压（最高10bar）设计；标配压力开关监控+机械式超压保险双重保护；混合介质可按工艺要求选用压缩空气或氮气等惰性气体。
能耗为0.2–1kWh/吨（粉体），颗粒类物料约6–8kWh/吨，明显低于同处理量的机械混合机。实际交付案例气耗约4–27m³/吨，取决于物料密度、粒径和罐体规格。
维护量非常小：罐内无运动部件、无润滑点，常规只需定期检查排气过滤器、喷嘴止回阀、锥阀密封和压力保护装置。喷嘴前的止回阀可防止物料倒灌进入气管。
可以。混合单元结构简单（锥阀+环形分配管+喷嘴组），可加装到现有筒仓，用于筒仓内容物均化后排料，解决长期储存造成的分层和排料偏析问题。
定制方案

需要为您的粉体产线配置气动混合器？

提供物料参数，工作日24小时内响应。
