在采购和备件互换的场景里，一份机械密封的材料代号常常比图纸更先被读到。供应商报价单上的一串字母数字，往往直接决定了这套密封能不能扛住你的工况。本文基于 EagleBurgmann 官方发布的材料对照表 D01081，系统拆解机械密封材料代号体系，并把文中涉及的专业术语做了通俗注解，方便你快速读懂一整套密封配置。
阅读提示 代号本身没有绝对优劣，关键是要把端面、辅助密封圈、弹簧与结构件分开看。真正决定密封性能的，是这些材料在同一套结构里的组合关系。
一、为什么会有“新旧两套代号”
机械密封行业的材料标识经历过多次标准更替。早期的 DIN 24960?、企业内部常用的 KOMA?，到后来的 EN 12756?，本质上都是在回答同一个问题：这个密封到底是什么材料组合？
问题在于，很多老图纸、老备件清单，甚至部分供应商系统，至今仍在使用旧代号。像 D01081 这样的对照表，本质上就是一份“翻译词典”，帮你把旧图纸上的代号对应到现行标准，避免因体系不同而误判材料等效性。
二、密封端面材料（Item 1 / 2）
端面材料是机械密封的核心 摩擦副?，直接决定耐磨性、耐腐蚀性和摩擦系数。D01081 把端面材料分成几大类，其中最值得注意的是：
1. 合成炭
这类材料通常具备良好的自润滑性，成本也相对友好，常用于“软对硬”的对磨配对。
| 代号 | 名称 | 说明 |
|---|---|---|
| A | Buko 03 | 碳石墨，锑浸渍 |
| B | Buko 1 | 碳石墨，树脂浸渍，可用于食品接触场合 |
| B₃ | Buko 02 | 碳石墨，树脂浸渍 |
| B₅ | Buko 34 | 碳，树脂粘结 |
2. 金属类
这类材料以强度和耐热性能见长，常见于需要更高结构稳定性的工况。
| 代号 | 名称 | 说明 |
|---|---|---|
| E | Bume 20 | 铬钢 |
| G | Bume 17 | 铬镍钼钢 |
| T₄₁ | Bube 281 | 1.4462 双相不锈钢，DLC 涂层 |
3. 碳化物
碳化物是最需要细分的一类。表面看起来只是“碳化钨”或“碳化硅”，但实际代号差一个后缀，耐蚀性和成本就可能差很多。
| 代号 | 名称 | 说明 |
|---|---|---|
| U1 | Buka 1 brazed | 碳化钨，钴粘结，钎焊结构 |
| U2 | Buka 16 solid | 碳化钨，镍粘结，整体结构 |
| U2₂ | Buka 16 shrunk-in | 碳化钨，镍粘结，热压嵌套结构 |
| Q1 | Buka 22 solid | 碳化硅，无压烧结 |
| Q2 | Buka 20 solid | 硅浸渍碳化硅（反应烧结） |
U 系列耐冲击性更好，但在某些强腐蚀介质中会出现 粘结相溶蚀?；Q 系列耐腐蚀和耐磨性更优，但脆性更大。选型时不能只看“碳化物”三个字，一定要区分到子代号。
4. 陶瓷与塑料
| 代号 | 名称 | 说明 |
|---|---|---|
| V | Buke 5 | 氧化铝含量 > 99% |
| V₂ | Buke 3 | 氧化铝含量 > 96% |
| X | Buke 8 | 滑石陶瓷 |
| Y1 | Buku 2 | PTFE，玻璃纤维增强 |
| Y2 | Buku 3 | PTFE，碳纤维增强 |
三、辅助密封圈材料（Item 3）
这部分对应 O 形圈、V 形圈等 辅助密封元件?，分为未包覆弹性体、包覆弹性体和非弹性体三类。
未包覆弹性体
| 代号 | 材质 | 典型商品名 |
|---|---|---|
| B | 丁基橡胶 IIR | — |
| E | 三元乙丙橡胶 EPDM | Nordel® |
| K | 全氟橡胶 FFKM? | Kalrez® / Chemraz® / Simriz® |
| P | 丁腈橡胶 NBR | Perbunan® |
| V | 氟橡胶 FKM? | Viton® |
| X4 | 氢化丁腈橡胶 HNBR | — |
选型经验 FKM（V）性价比高，适合大多数矿物油和烃类介质；遇强酸强碱或高浓度化学品优先考虑 FFKM（K）；含胺类介质或蒸汽工况要特别谨慎，必要时改用 EPDM（E）或 HNBR（X4）。
包覆弹性体
| 代号 | 说明 |
|---|---|
| M1 / TTV | FKM 芯，双 PTFE 包覆 |
| M2 / TTE | EPDM 芯，双 PTFE 包覆 |
| M3 / TTS | VMQ 芯，双 PTFE 包覆 |
| M5 / FEP | FKM 芯，FEP 包覆 |
四、弹簧与结构材料（Item 4 / 5）
这一部分决定了密封的耐蚀等级和机械强度，尤其在高压或含 硫化氢? 等敏感介质中至关重要。
| 代号 | 材质 | 牌号 |
|---|---|---|
| G | 铬镍钼钢 | 1.4401 / 1.4571 |
| M | 镍基合金? | Hastelloy® C-4（2.4610） |
| M5 | 镍基合金? | Hastelloy® C-276（2.4819） |
| T3 | 其他合金? | Inconel® 625（2.4856） |
| T2 | 纯钛 | 3.7035 |
五、把代号连起来读：一个完整示例

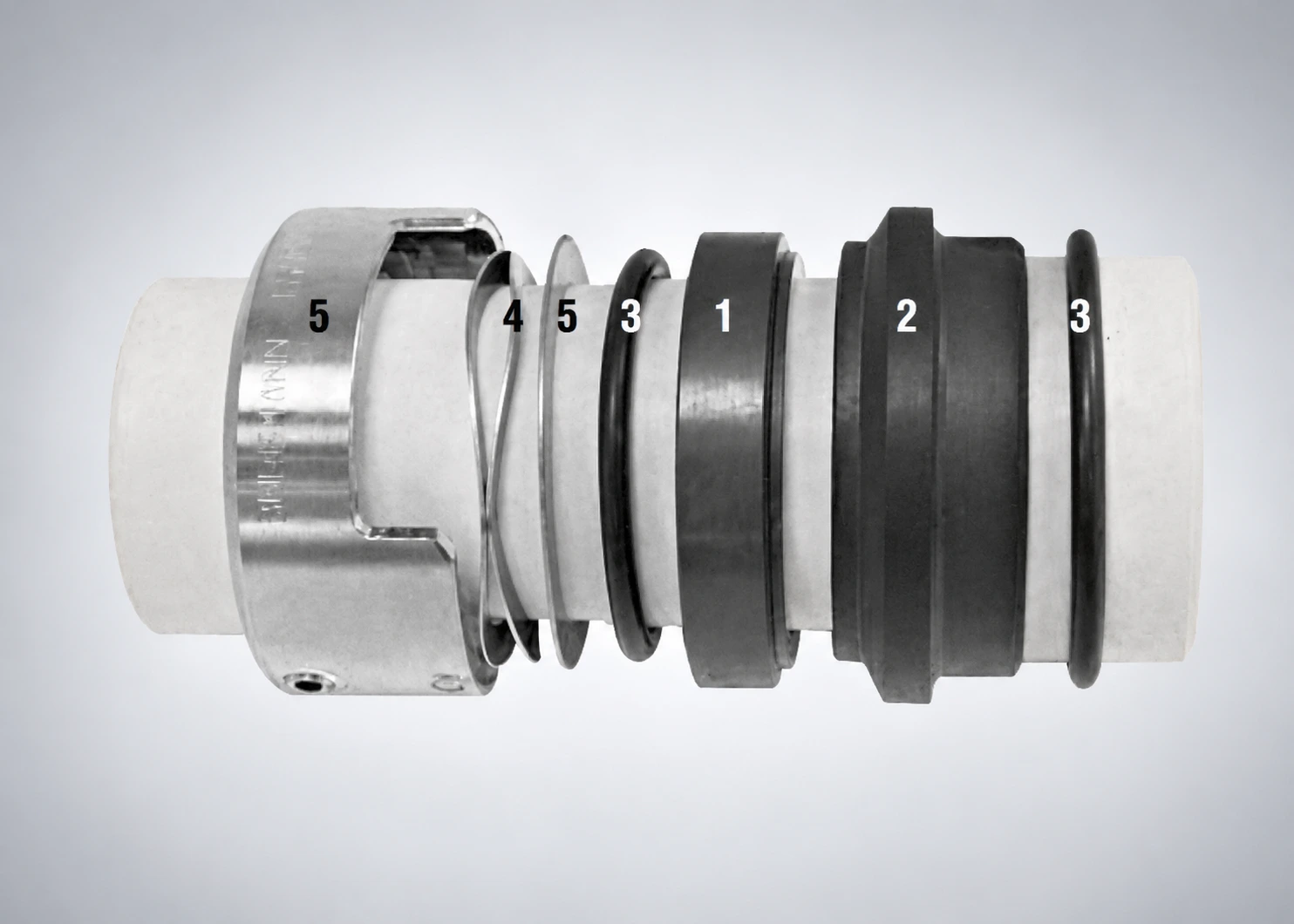

示例可以这样理解：Q1 B V G G。
| 图中位置 | 部件 | 代号 | 材质 |
|---|---|---|---|
| 1 | 动环端面 | Q1 | 碳化硅端面 |
| 2 | 静环端面 | B | 碳石墨对磨面 |
| 3 | 辅助密封圈 | V | FKM 密封圈 |
| 4 | 弹簧 | G | 1.4571 弹簧 |
| 5 | 其他结构件 | G | 1.4571 结构件 |
翻译成工况语言，就是一套碳化硅对碳石墨的摩擦副，配氟橡胶密封圈，弹簧和结构件用不锈钢。这是化工泵上非常典型的一种经济适用型配置。
六、实用建议：拿到材料代号该怎么核对
1. 先确认代号体系，是 EN 12756 现行代号，还是 DIN 24960 / KOMA 老代号，不要直接按字面比较。
2. 拆开五位代号，逐项对照端面、密封圈、弹簧和结构材料，而不是把整串代号当整体记忆。
3. 碳化物和弹性体要看清子代号，差一个后缀，耐蚀性和成本可能差好几倍。
4. 遇到“预选材料”，优先考虑该厂商最成熟、货期最短的组合。
参考资料：EagleBurgmann Information D01081《Table of materials for mechanical seals compared with former designations》，© EagleBurgmann Marketing Communications Germany。文中解读、选型建议及术语注解为编者整理，具体选型仍需结合实际工况参数及密封供应商技术支持确认。
