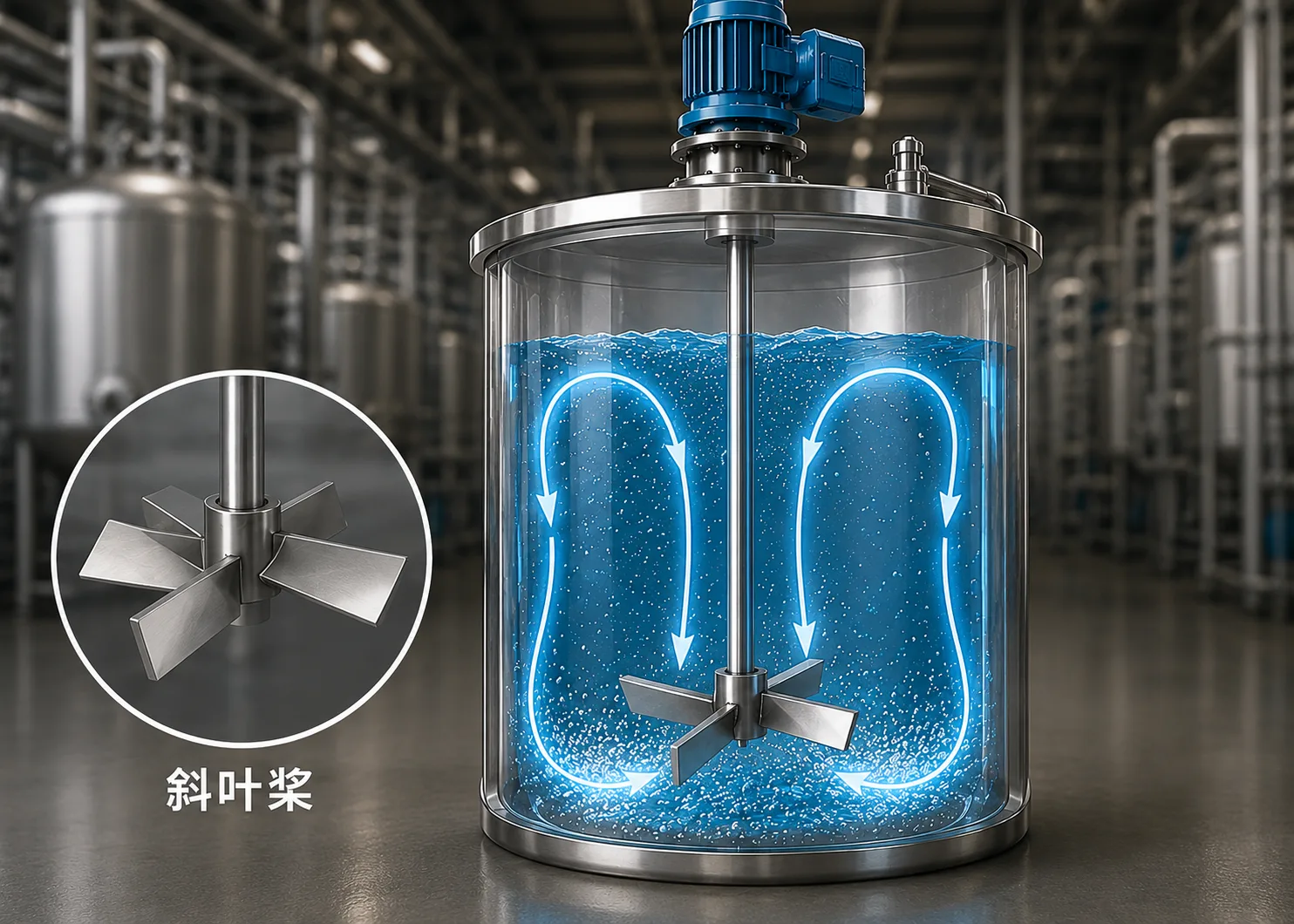

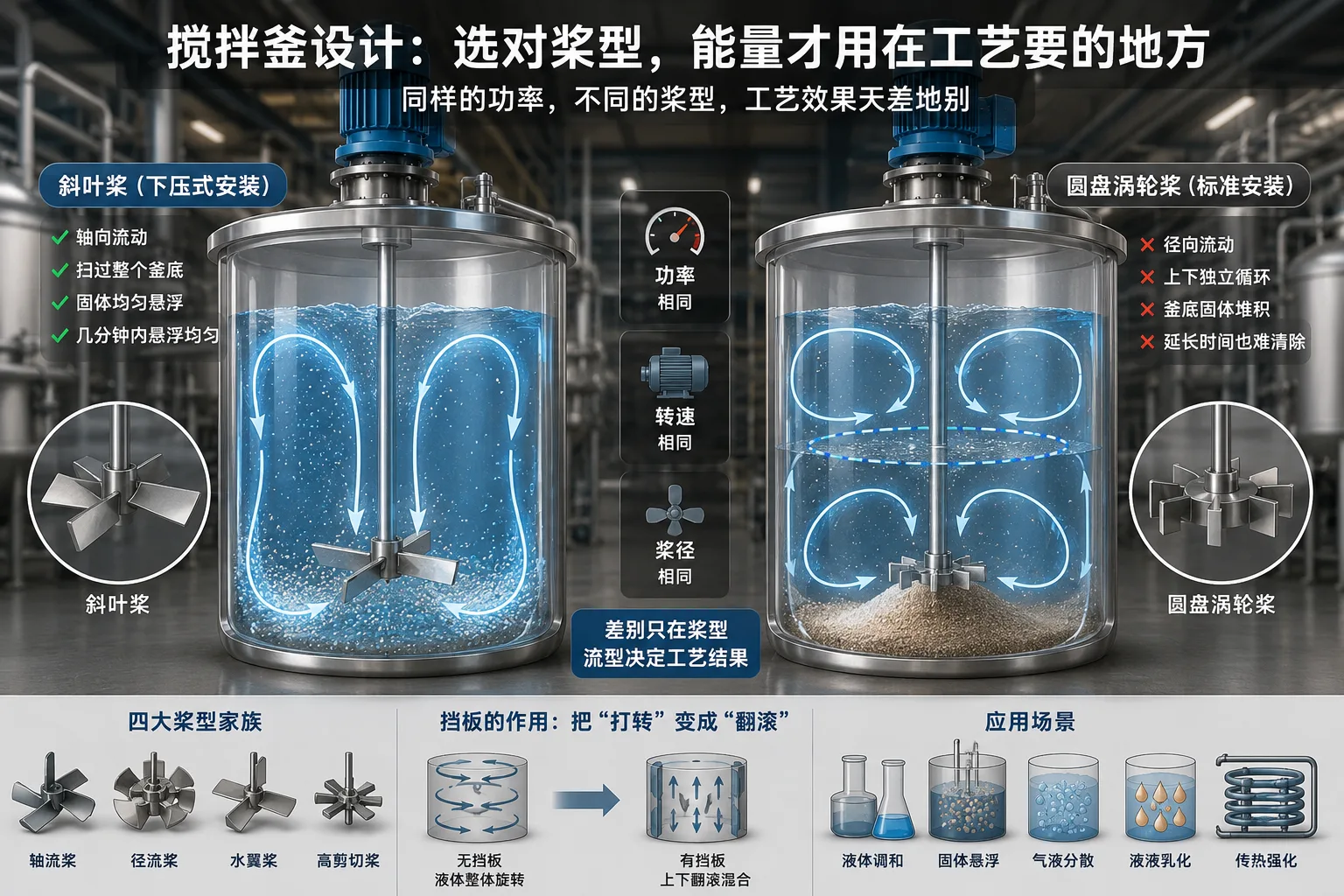

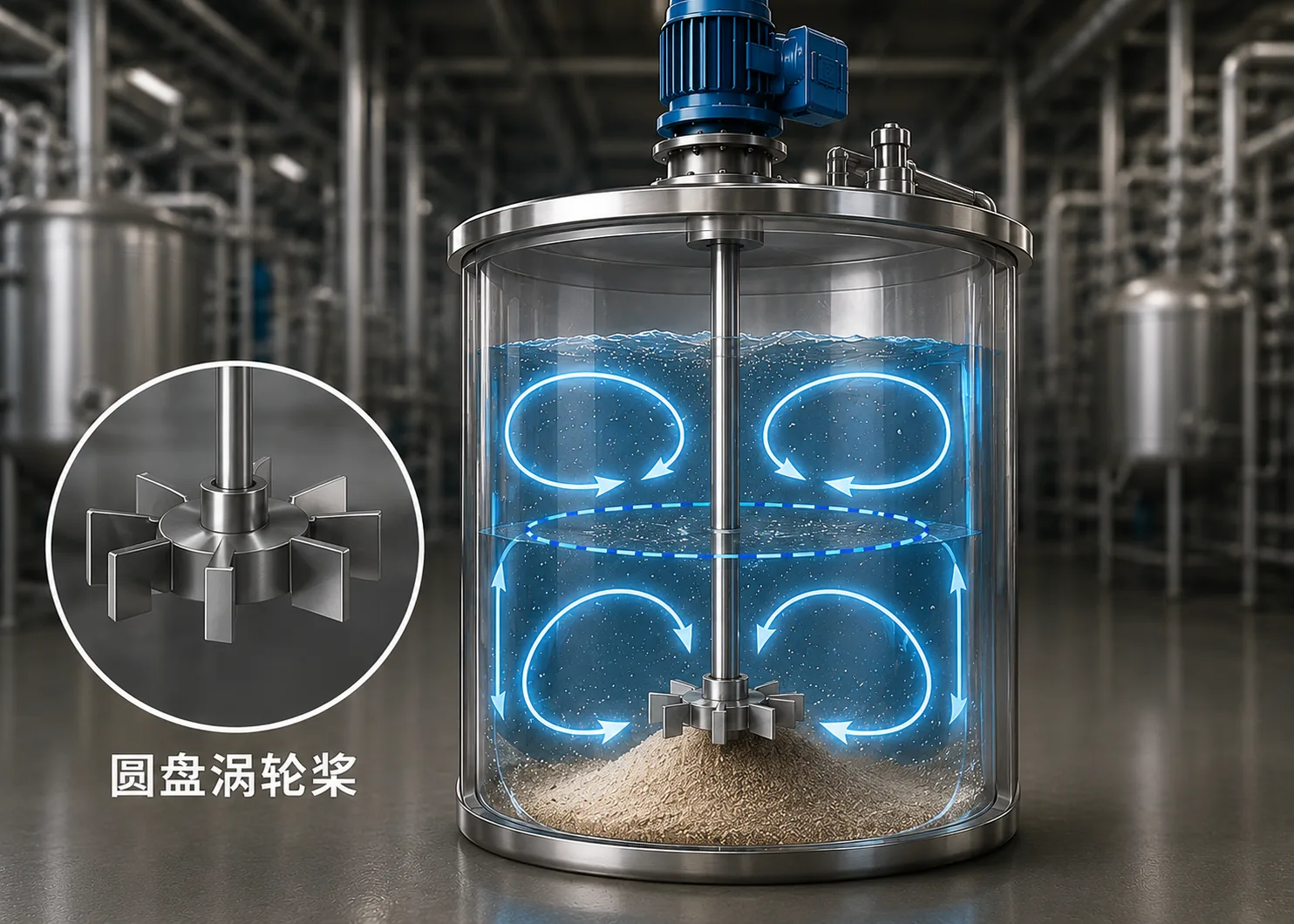

有两台搅拌釜，功率、转速、桨叶直径完全一样，唯一的区别是桨叶的几何形状。第一台用的是斜叶桨?，下压式安装：开机之后，粉体从釜底被缓缓卷起，几分钟内均匀悬浮在整个液柱里。第二台用的是标准的圆盘涡轮桨?：同样的功率和转速，釜底却始终堆着一座”沙丘”，任凭怎么延长搅拌时间都清不掉。
这不是电机选小了，也不是转速不够——两台釜的能耗几乎一模一样。差别全部来自桨叶怎么”推”液体：一个把流体轴向送向釜底再折返上来，扫过整个底面；另一个把流体径向甩向釜壁，在桨叶上下各形成一个独立的循环圈，谁也不进谁的地盘。选错桨型，功率表上的数字再漂亮也没用——这正是《Handbook of Industrial Mixing》第六章”机械搅拌釜”要讲清楚的核心逻辑：桨型、槽体几何、挡板、转速这几个变量怎么组合，才能让能量真正用在工艺要的地方。
一、先分清楚：这釜到底处于哪种流态
机械搅拌釜的设计起点，是判断流体正处于哪种流态。判据是桨叶雷诺数?：
Re = ρND² / μ
延伸工具 代入你实际的密度、转速、桨径、粘度，直接用雷诺数计算器算出Re值和对应流态，不用手动套公式。
- Re < 10：层流（蠕动流）?，粘度是主导因素，标准涡轮桨基本失效，要换成贴壁桨。
- Re > 10⁴：完全湍流，流动本身充分混乱，涡轮桨、水翼桨都能正常发挥。
- 10 < Re < 10⁴：过渡流，是工业上最常见也最难判断的区间，桨型选择的容错空间最小。
书里统计过一个数字：全球超过一半的化工产品制造都要经过搅拌釜这道工序——从润滑油调和、结晶反应器固液悬浮，到聚合反应乳化、气液吸附反应，再到简单的加热/冷却传热，覆盖面极广。但无论工艺目标是什么，设计思路都遵循同一条主线：先定义工艺需求（调和均匀度、粒径、悬浮程度、传质速率），再选桨型，再定桨的数量和尺寸、转速，最后才是挡板、轴、密封这些机械细节。
二、槽体怎么”配”桨叶

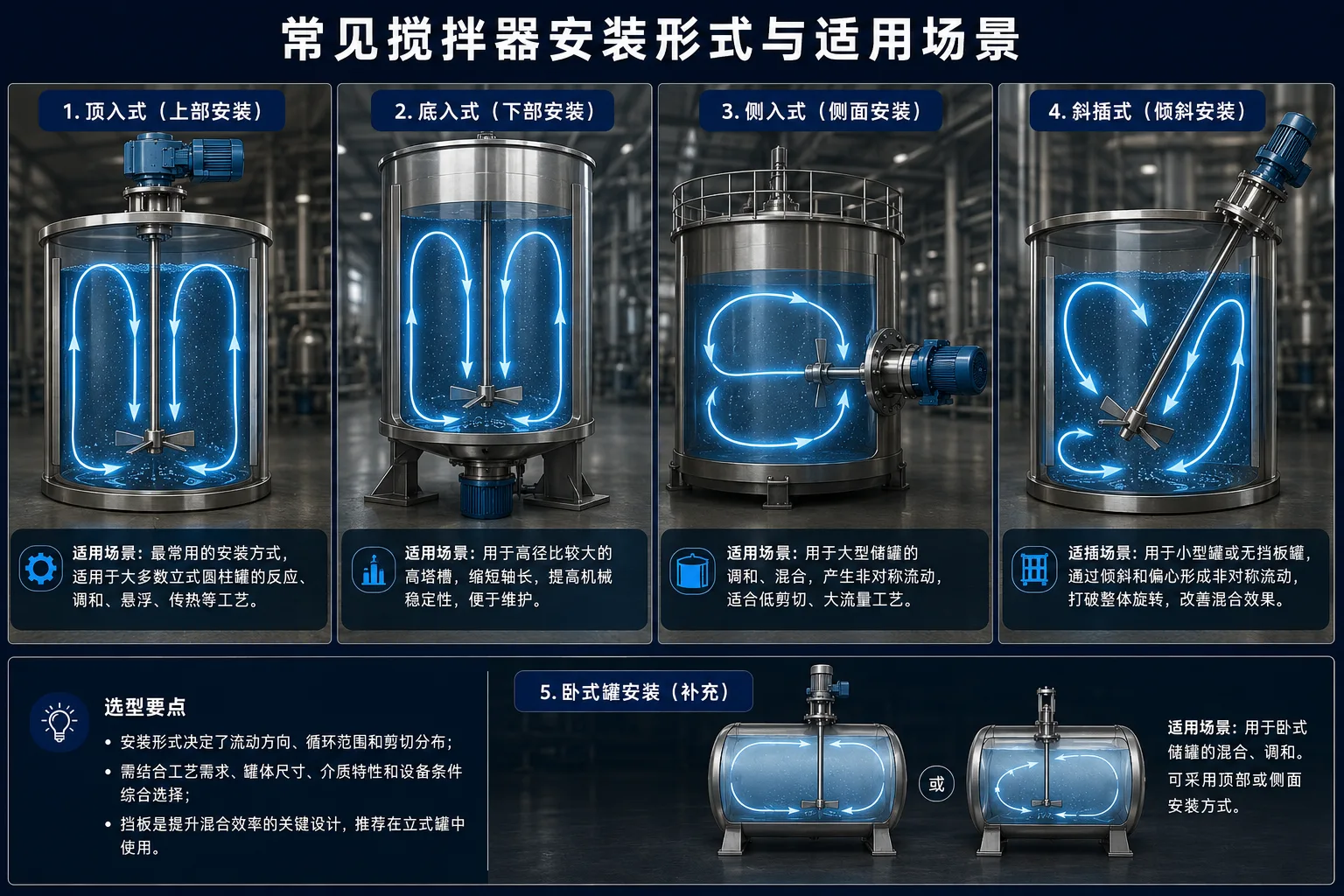

常规搅拌釜采用顶入式安装——桨叶从顶部装入立式圆柱槽体，是工业上最主流的安装方式，也是本章后续讨论的默认配置。
底进桨用于高径比很大的高塔槽，从槽底装入可以缩短轴长、提升机械稳定性。
侧进桨常见于大型储罐调和，靠桨叶偏离中心线一个角度形成非对称流动。
斜插式顶进桨用于不加挡板的小槽，靠角度打破对称旋转。侧进桨和斜插桨产生的流动本身就是非对称的，因此都不需要额外装挡板。
工程实践补充 教材里，斜插式主要用于无挡板小容器，靠倾斜安装打破整体旋转、改善循环。实际工业中，斜插式同样广泛用于制药、生物工程和卫生级混合设备——除了改善流场，还能避开喷淋球、盘管、液位计、在线检测探头等内部构件，让设备布置更灵活，因此现代卫生级混合系统里经常能看到顶部斜插式搅拌器。
挡板：把”打转”变成”翻滚”

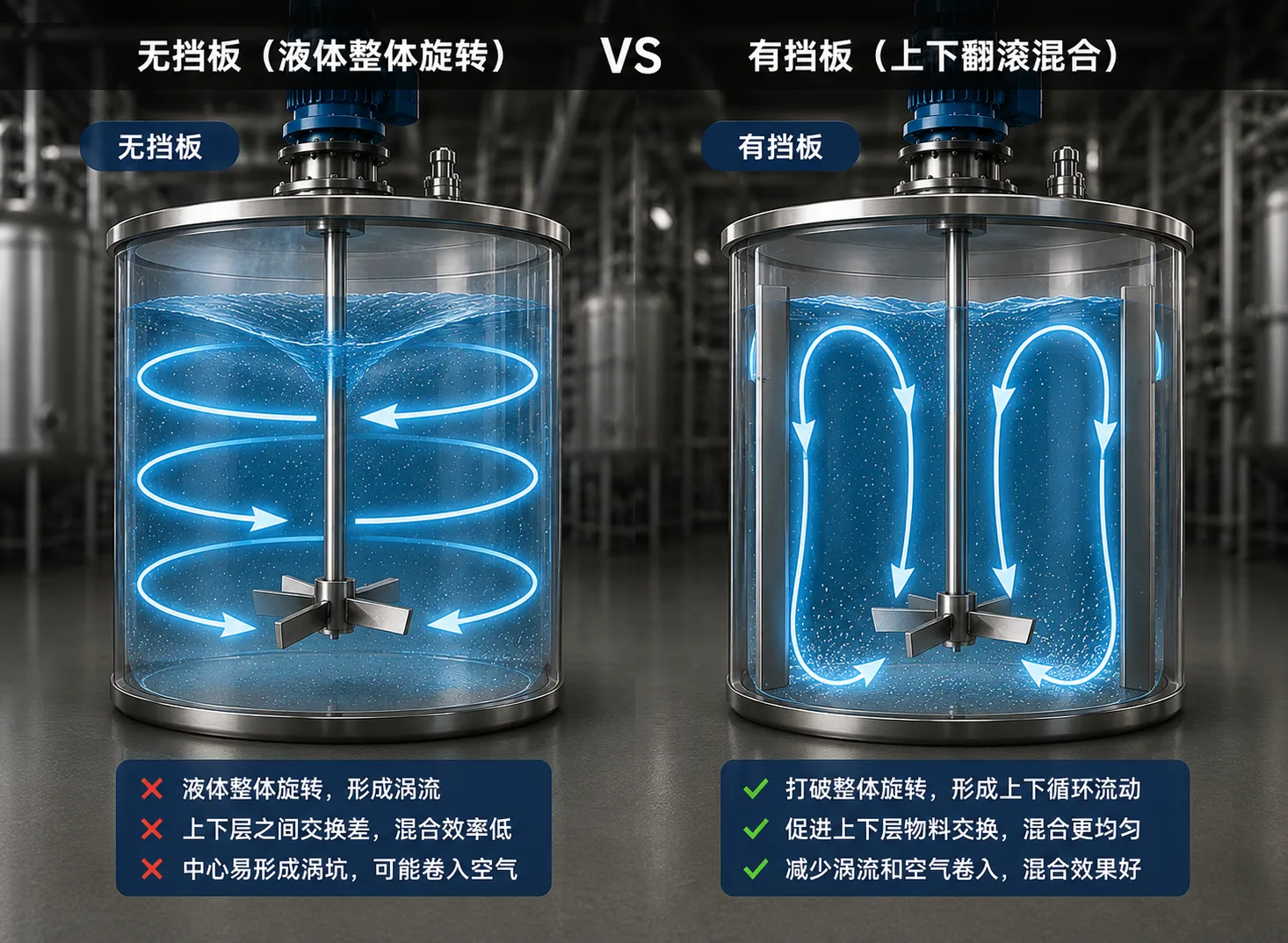

没有挡板的时候，桨叶带动液体做的是整体旋转?——液体确实在转，但上下层之间几乎没有交换，混合效果很差。标准挡板配置是四块垂直平板，宽度约为槽径的8%–10%（T/12 到 T/10），挡板与槽壁之间留出约1.5%槽径的缝隙以减少死区。挡板的作用是把切向流”掰”成上下翻滚的轴向流，代价是增加了桨叶的功耗。
选型经验 高粘度体系、需要保留漂浮颗粒或希望形成小涡的场合，挡板可以做窄一些（宽度约2%槽径）；玻璃衬里反应釜由于挡板要通过顶盖/底盖的接管支撑，常用鳍形挡板，是目前最标准的选择。
槽底形状、导流筒与传热面
平底槽容易在四角堆积固体，碟形或半球形槽底能显著改善悬浮效果；大型原油储罐等场合则常用平底或浅锥底。导流筒?能把轴流桨的循环限制在一个明确的通道里，避免流动”发散”。当工艺需要加热或冷却时，常见的传热面包括夹套（外置槽体式、蛇形半管式、凹凸板式）和釜内盘管，盘管应避开桨叶的脉动排出区，否则支撑结构容易疲劳损坏。
三、四大桨型家族，各管一段
教科书式的分类方式，是按流动方向和剪切水平把工业涡轮桨分成四类。真正决定”选哪个”的，是你的工艺目标落在哪一类。
| 桨型 | 代表产品 | NQ | 适用工艺 |
|---|---|---|---|
| 轴流桨 | 螺旋桨、斜叶桨、水翼桨 | 0.4–0.79 | 液体调和、固体悬浮、传热强化 |
| 径流桨 | 圆盘涡轮（Rushton）、空心叶轮（Smith） | 0.70–0.76 | 气液分散、液液乳化 |
| 水翼桨 | Lightnin A310/A315、Chemineer HE3、Ekato Interprop | 0.55–0.73 | 低剪切大流量调和、固体悬浮 |
| 高剪切桨 | 棒式桨、Chemshear、锯齿桨 | 较低 | 颜料研磨、乳化、粉体分散（常与轴流桨联用） |

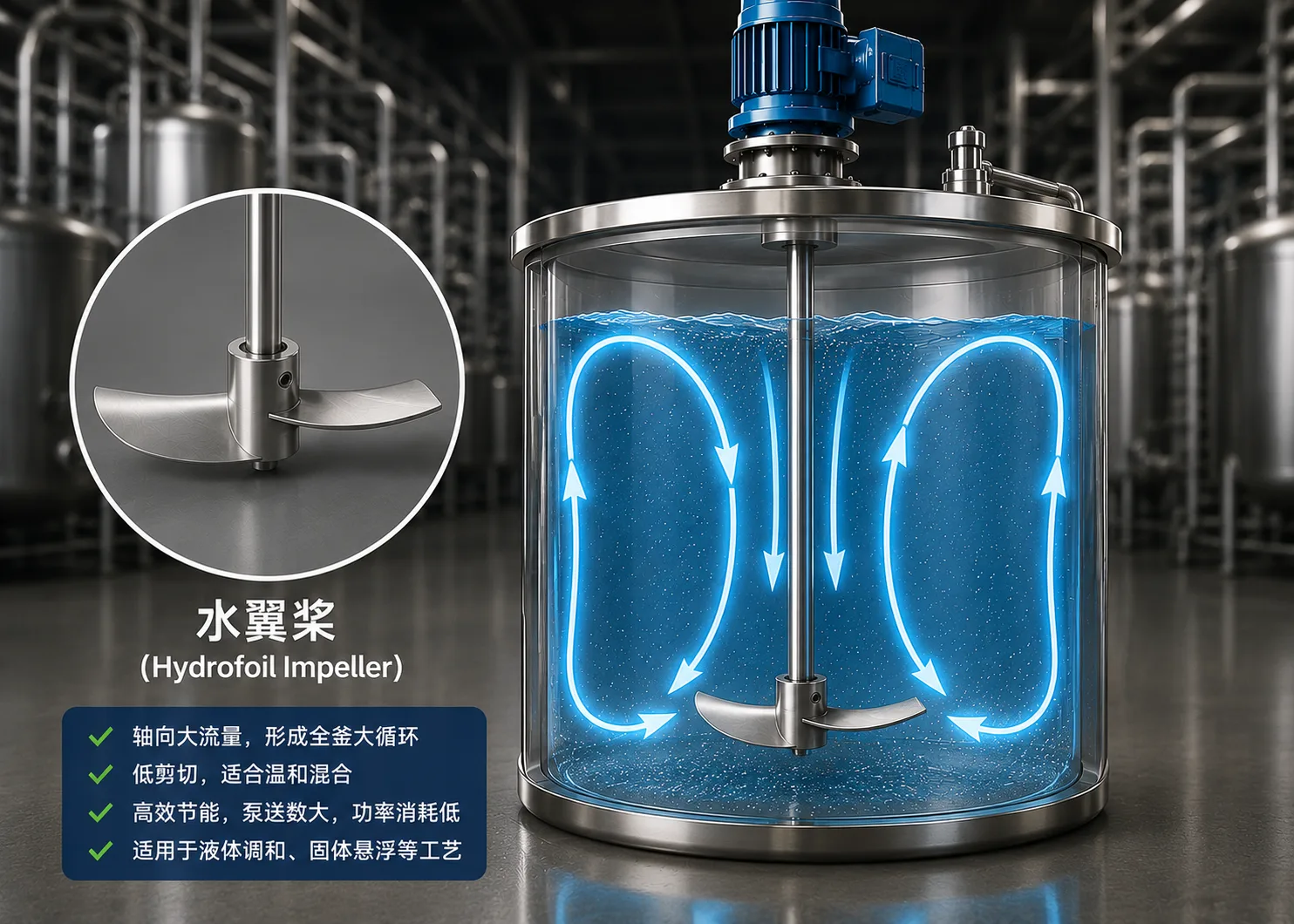

斜叶桨?是应用最广的”万能桨”——比同直径螺旋桨更轻，叶片角度在10°到90°之间可调，最常见的是45°。水翼桨?是近些年发展出来的低功率数、高效率轴流桨，专为”要流量不要剪切”的场合设计，比如固体悬浮和大流量调和；但如果颗粒容易发粘挂在叶片上，水翼桨的效果会打折扣。
径流桨?在桨叶上下各形成一个独立循环圈，两圈之间的物料交换效率明显低于圈内——这也是径流桨用于固体悬浮时效果偏弱的原因。但正因为这个”分区”特性，径流桨反而是气液分散的首选：圆盘能强迫气泡穿过桨尖附近的高剪切区，分散效果比轴流桨稳定得多。
桨叶数量与角度怎么影响功率
功率数 Np 会随叶片数量、宽度、角度系统性变化。书里给出几条经验关系：三到六片叶片时，Np 正比于叶片数的0.8次方；六片以上时指数降到0.7；斜叶桨改变叶片角度θ时，Np 正比于 sinθ 的2.6次方——换句话说，把叶片角度从30°调到45°，功率数会明显跳升，这也是为什么45°是行业里用得最多的默认角度：兼顾泵送效率和结构强度。
延伸工具 想快速估算不同桨型、不同雷诺数下的功率数和所需电机功率，可以直接用博纳飞的功率数计算器代入桨径、转速、密度、粘度试算，不用手翻查图表。
四、泵送与剪切：同一个功率，可以分给”流量”或”剪切”
桨叶输入的所有功率，最终都分配给两件事：泵送量 Q?和速度头 H?。轴流水翼桨把大部分功率转成 Q，属于”能扛流量、剪切温和”；径流涡轮桨、高剪切桨则把更大比例的功率转成 H，属于”流量一般、局部剪切猛”。这也是为什么同样的电机功率，换个桨型，工艺结果可以天差地别——功率数字相同，但功率的”用法”完全不同。
泵送量和功率的标准表达式分别是：
Q = NQND³ P = NpρN³D⁵ / gc
其中NQ（泵送数）?和Np（功率数）?都取决于桨型、D/T 比和雷诺数。一个容易被忽视的规律是：功率数在完全湍流区（Re > 10000）基本恒定，与粘度无关；但在层流区，Np 正比于 Re 的负一次方——粘度越高，功率消耗越吃紧，这也是为什么高粘体系必须换用另一套桨型逻辑（见第七节）。
挡板、桨叶间距如何反过来影响功率
挡板数量和宽度的乘积（NbB）越大，功率数越高，直到达到标准四挡板配置（T/10宽）对应的水平后趋于平稳。桨叶离底间隙（C/D）对轴流桨功率数的影响也有规律：C/D 越大，功率数略微下降。当同一根轴上装多台桨叶时，总功率并不是简单地乘以桨叶数量——斜叶桨叠加两台，总功率通常明显小于单台的两倍；而径流涡轮桨叠加两台，只要间距合适，总功率反而可能超过单台的两倍。桨间距一般建议保持一个桨径的距离，间距过小会导致桨叶之间强烈干扰、功率下降。
五、流型决定工艺结果，不是功率数字决定
桨叶产生的流型分两大类：轴流桨（螺旋桨、斜叶桨、水翼桨）把整个槽体作为单一循环回路来推动；径流桨则在桨叶上下各生成一个独立循环圈，圈间交换弱于圈内——这就是前面提到的”分区”现象的根源。轴流桨的流型还会随桨径变大或粘度升高而逐渐”退化”成径流特征，这也是为什么同一款斜叶桨，放大到超大直径后，表现会越来越像径流桨。
桨叶附近的剪切?并非均匀分布：桨叶表面附近的瞬时最大剪切速率可以达到转速的约2000倍，但这个区域体积极小，真正经历这种剪切的物料只是很小一部分；离开桨叶区域后，平均剪切速率会骤降一个数量级；液面附近的剪切速率往往是全釜平均值的四分之一左右，是全场最”温和”的区域。Metzner–Otto关系?是估算这个平均剪切速率最常用的经验公式，但只在牛顿流体和部分非牛顿流体上成立，对剪切增稠流体和宾汉塑性体不适用。
理解剪切的空间分布对工艺设计有直接指导意义：如果进料本身携带较大动能（射流功率高），应该把进料口放在低剪切区，靠进料自身的动能完成局部混合、避免死区；如果进料动能很小，放在死区反而没有意义。对结晶、生物制品这类剪切敏感物料，最大剪切速率必须严格限制，这部分内容也是第17、18章的重点。
| 混合工艺 | 最大液高/槽径比（单桨） | 单桨离底间隙 |
|---|---|---|
| 液体调和 | 1.4 | Z/3 |
| 固体悬浮 | 1.2 | Z/4 |
| 气液分散 | 1.0 | T/6 |
六、放大：转速降下来，剪切分布会变宽
放大搅拌釜的目标，是让大槽体的工艺结果尽量逼近小试。常用的放大准则有两种：保持单位体积功率（P/V）?不变，或保持单位体积扭矩（TQ/V）不变——设备供应商更偏好后者，因为它和减速箱、传动轴的选型成本直接挂钩。
书里给出一组具体数字：槽径放大10倍（体积放大1000倍）、保持几何相似时，如果按恒定 P/V 放大，转速会下降约78%，混合时间则要拉长4.6倍，雷诺数上升21.5倍，韦伯数（影响液滴/气泡尺寸）上升48.4倍。这意味着：按恒定P/V放大一个反应体系，如果原设计对停留时间敏感，大槽可能需要按更长的混合时间重新核算停留时间，否则选择性会打折扣。
阅读提示 恒定桨尖速度、恒定混合时间是另外两种放大准则，但都只适用于对局部流速有严格要求的特殊场合——恒定混合时间要求大槽转速和小试一样，电机功率会指数级飙升，只有反应寿命以秒计的快速/瞬时反应才会用这么苛刻的准则。
七、按工艺目标选桨型：一张速查逻辑
- 液体调和：低到中粘度（10000 cP以内）优先轴流水翼桨；大型调和罐（槽径超过9000 mm）改用侧进螺旋桨，靠罐壁角度、10°偏心安装形成有效流型，避免中心线安装导致液面打漩、卷入空气。
- 固体悬浮：下压式轴流桨配碟形/椭球形槽底效果最好；沉降性固体要靠流速扫底，漂浮性固体则要么靠窄挡板形成可控涡把颗粒卷入，要么靠上抽式轴流桨在液面附近形成回流圈把漂浮物卷进主体。
- 液液乳化：涡轮桨（不是贴壁桨）负责提供乳化所需的剪切；粗乳化用低剪切水翼桨即可，细乳化要上轴流/径流涡轮桨，制备稳定乳液则必须用高剪切桨。
- 气液分散：圆盘涡轮桨仍是主流选择；下压式轴流桨在这个场合反而容易和上浮气泡”打架”，引发扭矩波动和机械振动，通常不推荐。
八、粘稠体系是另一套完全不同的逻辑
雷诺数一旦跌破10，游戏规则整个变了。涡轮桨在高粘度液体里会在桨叶周围形成一个”空穴（cavern）?”：洞内混合尚可，洞外几乎静止，轴流桨在这种条件下流型会被”拍扁”变成径流，混合质量大幅下降。这也是书里明确不推荐涡轮桨用于层流的原因。
层流粘稠体系要换成贴壁桨?：锚式桨适用于5000到50000 cP的粘度区间，粘度再低则壁面粘滞阻力不足以形成有效翻动，粘度再高则容易在流体中打滑；螺带桨能提供更彻底的上下翻转，双层螺带或内外螺带反向配置对高粘度体系的轴向翻转尤其有效。这类桨的功率消耗和粘度直接挂钩，且多数在低转速、高扭矩下运行，传动系统的投资成本会显著高于普通涡轮桨。
粘稠体系的一个隐藏陷阱是Weissenberg效应?——粘弹性流体在搅拌时会顺着转轴往上爬，这不是设备故障，而是流体本身法向应力的表现，会拉长混合时间、推高功率数，且在实验室小试尺度上比工业尺度更明显，容易让人误判放大后的实际表现。
写在最后
第六章反复强调的一件事是：搅拌釜设计从来不是”选个大功率电机就稳了”，而是一套环环相扣的决策链——先看工艺要什么（调和、悬浮、乳化、分散），再定桨型和流型，再算桨径转速和功率，最后落到挡板、轴、密封这些机械细节。同样的功率，轴流桨和径流桨能做出完全不同的工艺结果；同样的桨型，挡板宽一寸窄一寸、离底间隙高一分低一分，悬浮效果也会明显不同。开头那两台”功率相同结果不同”的釜，差的从来不是能量的多少，而是这份能量被”引导”去了哪里。
本文主要内容整理自：Handbook of Industrial Mixing: Science and Practice（Edward L. Paul, Victor A. Atiemo-Obeng, Suzanne M. Kresta 编著，Wiley, 2004）第六章 “Mechanically Stirred Vessels”，作者 Ramesh R. Hemrajani、Gary B. Tatterson。
