从螺丝刀到FFT：旋转机械振动监测与故障诊断完全指南

一位老师傅曾经靠一把螺丝刀听诊机器：刀尖抵住轴承座，刀柄贴住耳后骨头，靠骨传导判断轴承是否健康。这个”土办法”可靠到什么程度？可靠到整个精密仪器行业花了几十年时间，才做出一套结果可复现、能真正取代它的设备。

这篇文章沿着 Brüel & Kjær 两份经典技术资料的脉络，把振动测量的基础知识和现代频谱诊断方法完整梳理一遍：怎么测、测什么、频谱怎么读、故障怎么找、还能安全运行多久。

一、先把地基打牢：振动测量基础

什么是振动，为什么要做频率分析

物体围绕参考位置做往复运动，就是振动；每秒完成的循环次数称为频率，单位赫兹（Hz）。音叉的振动只含一个频率成分，而实际机器的振动信号往往由大量频率成分叠加而成——光看时域波形，根本分不清里面有几个成分、各在什么频率。

把振动幅值按频率展开作图，即频率分析（频谱分析）^?，这是诊断性振动测量的基石。机器频谱中的显著峰值，往往与转轴转速、齿轮啮合频率等基本运动直接对应——顺着频率，就能追踪到振源。

三个参数：加速度、速度、位移

同一个振动可以用位移、速度或加速度描述，三者波形形状和周期相同，只差相位。对正弦信号，速度等于加速度除以正比于频率的系数，位移则除以频率的平方——测量仪器内部用电子积分器完成这个换算，所以只要测得加速度信号，三个参数都能得到。

选哪个参数？位移测量会突出低频成分，加速度测量会突出高频成分。实践经验表明：10 Hz–1000 Hz 频带内的速度RMS^?值，是评价振动烈度的最佳单一指标——因为给定的速度水平大致对应给定的能量水平，高低频成分在能量意义上被同等加权。许多机器的速度谱也恰好比较平坦。

幅值怎么量化：峰峰值、峰值、RMS

压电加速度计：几乎万能的传感器

如今振动测量几乎清一色使用压电加速度计：频率范围和动态范围都极宽、全程线性度好、坚固可靠、特性长期稳定；它自发电、无需供电，也没有会磨损的运动件；加速度输出还能积分出速度和位移。核心是一片压电陶瓷，受到拉压或剪切应力时，产生与作用力成正比的电荷。常见结构有压缩型与剪切型两类，现代剪切型对温度瞬变和基座应变的敏感度都很低。

安装方式决定测量上限

安装是获得准确结果最关键的环节之一，安装不牢会显著拉低安装谐振频率、压缩可用频带：

测点位置同样讲究：传感器主灵敏度轴对准测量方向，并让振动从轴承到传感器之间保持最短、最直接的传递路径，避免跨越结合面。对轴承监测，通常轴向加一个径向（选刚度最低的方向）配合测量最有价值。此外注意接地回路、电缆摩擦电噪声（电缆应就近固定）与电磁干扰。

二、读懂机器：故障都藏在哪个频段

以”电机—齿轮箱—球磨机”这条典型传动链为例，不同机械元件的故障，会在频谱的不同区域制造峰值。B&K 把整个频谱划成三个信息区：

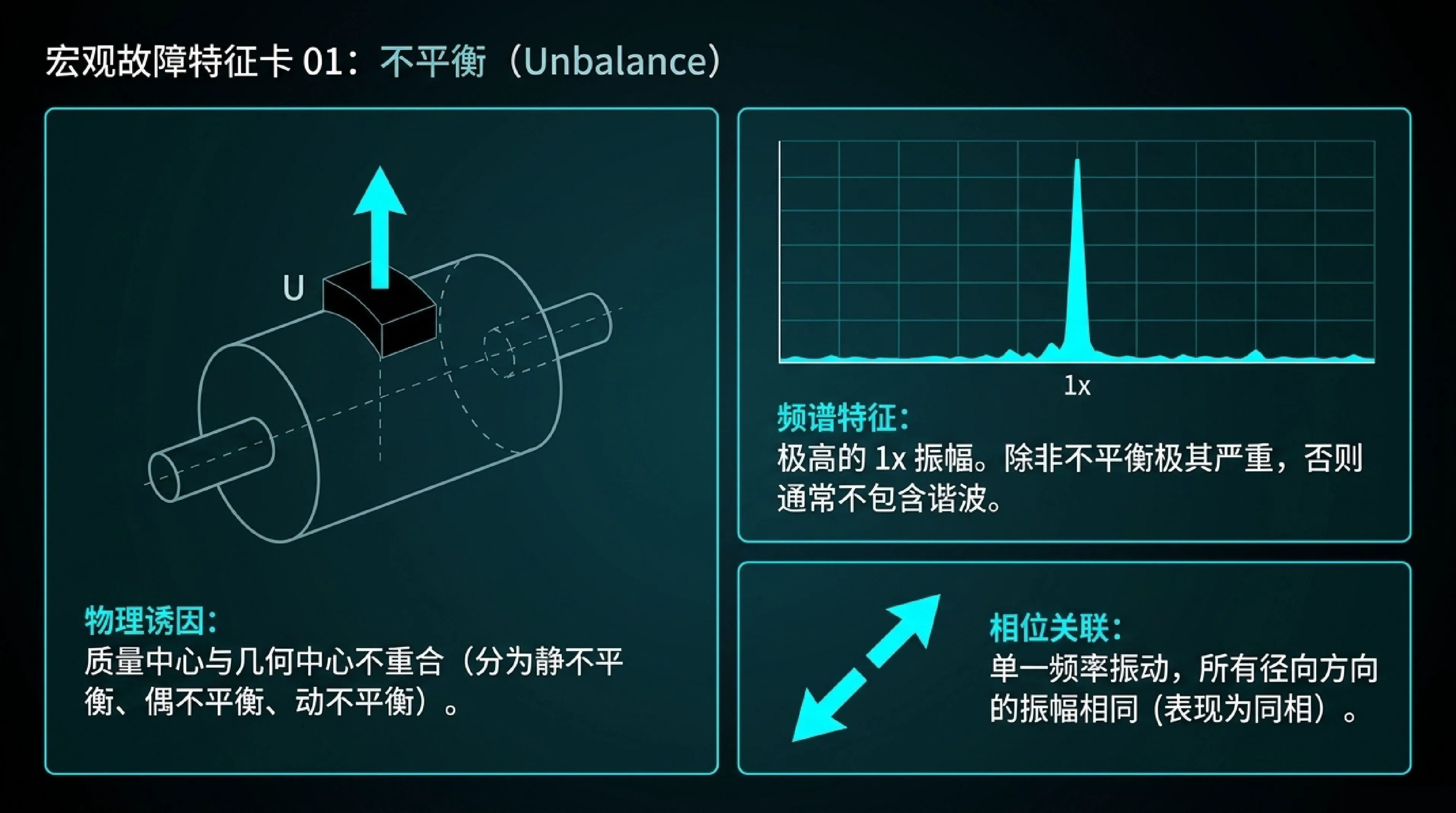

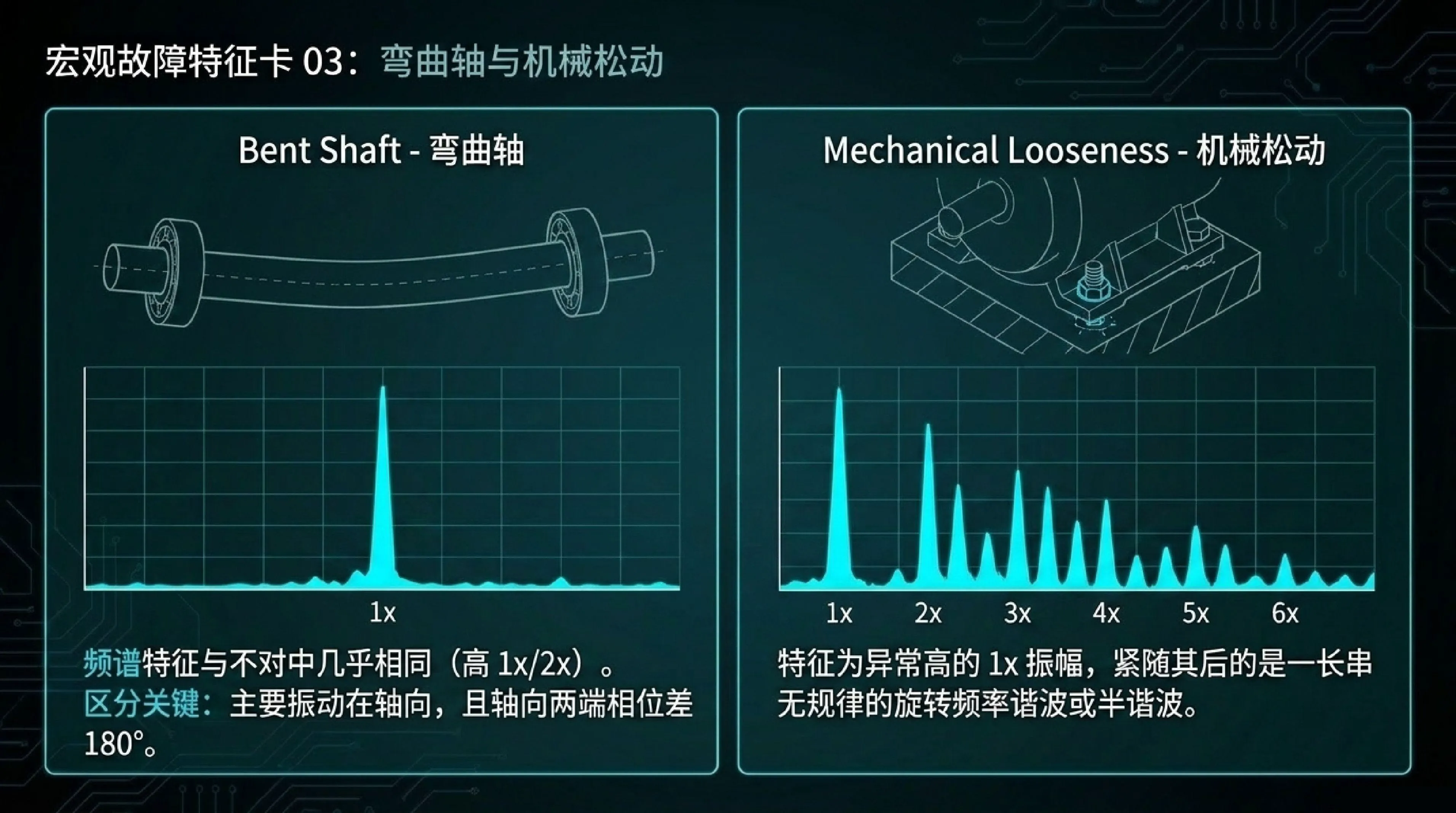

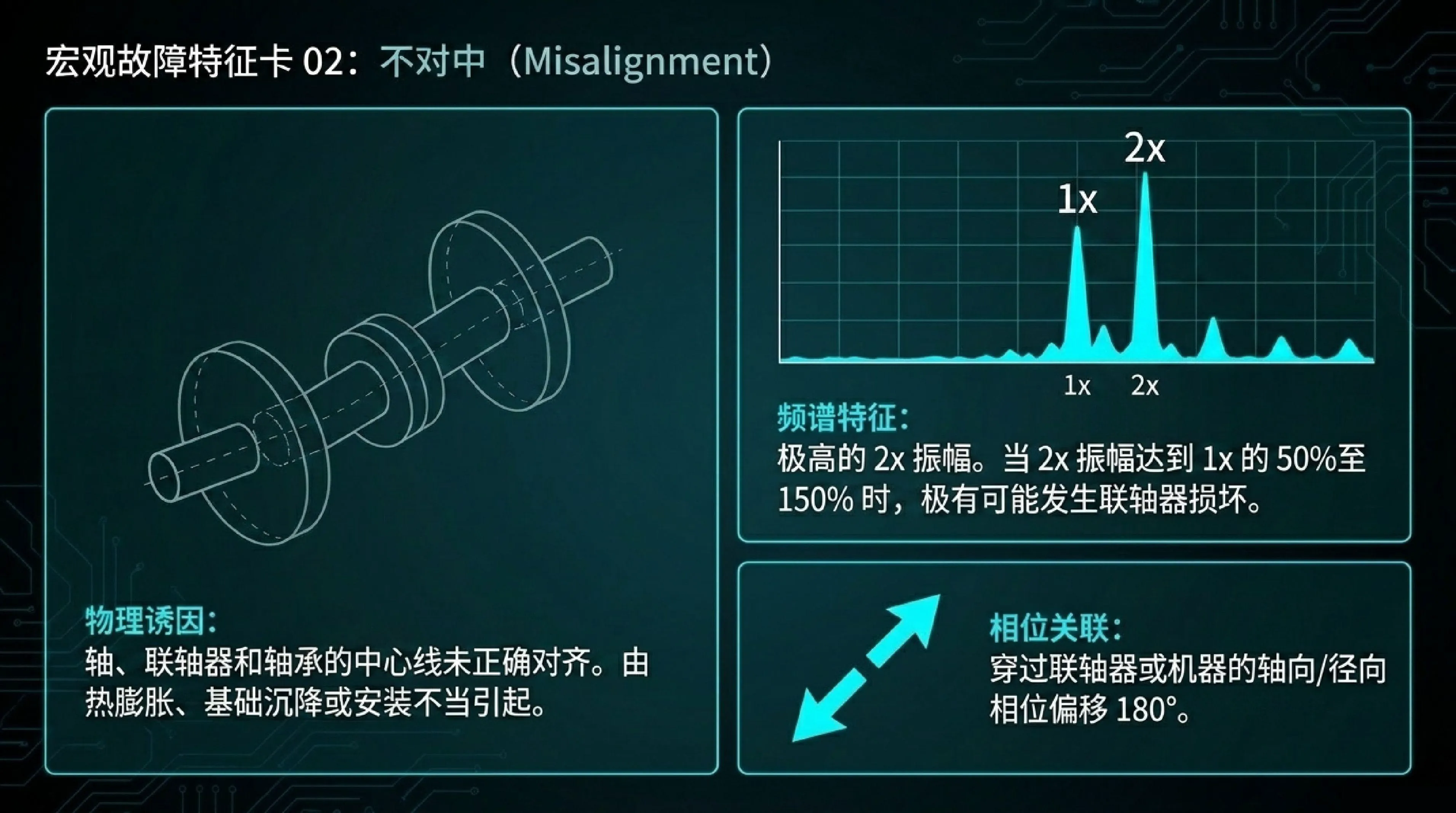

低频区三种最常见的宏观故障，各自的频谱指纹很好区分：

齿轮：磨损与裂齿的频谱指纹完全不同

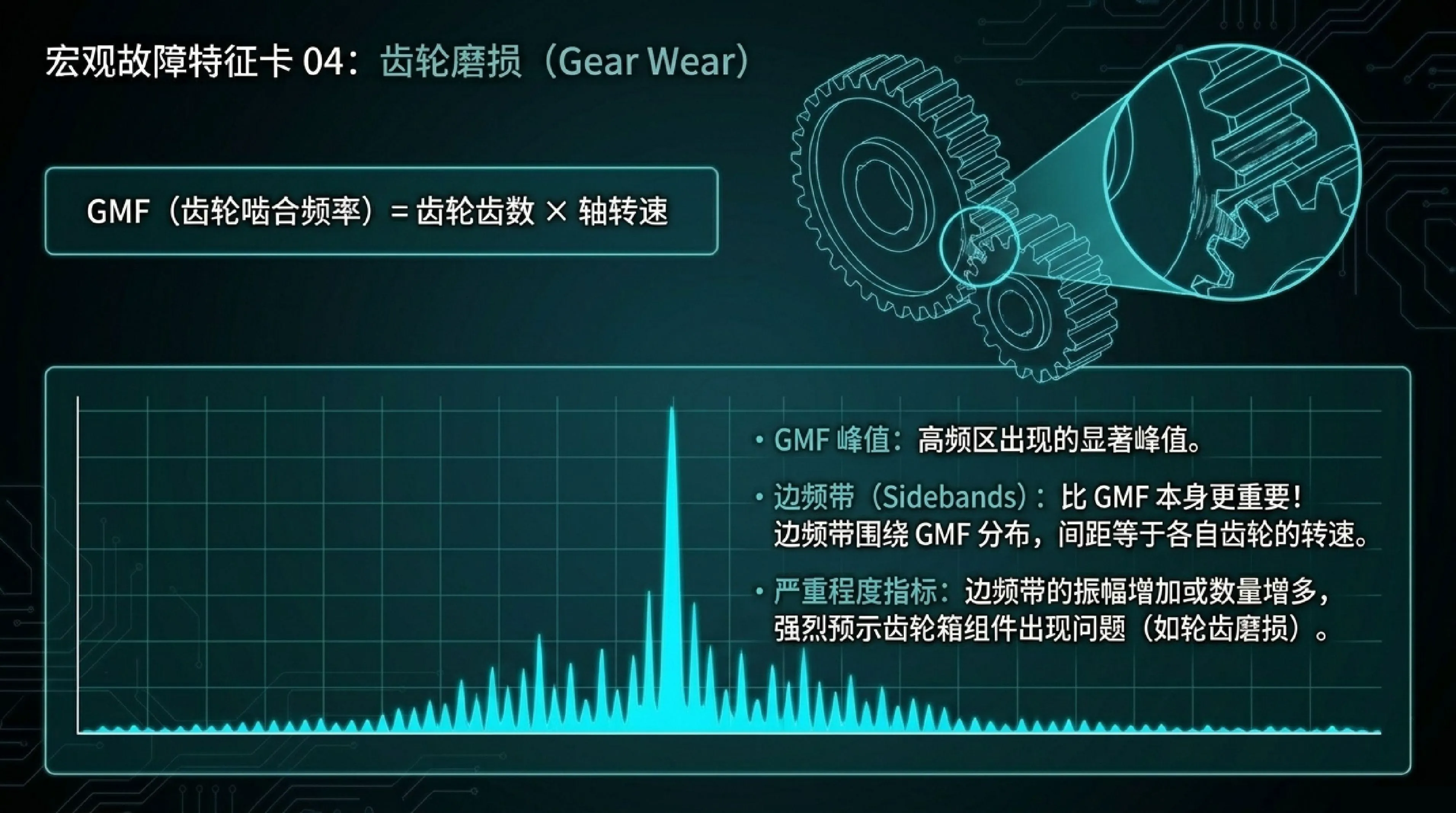

健康的新齿轮箱本身就会呈现啮合频率（GMF）^?及其谐波——因为轮齿受载会挠曲，且挠曲量随啮合齿数变化。均匀磨损使齿廓偏离渐开线（节点除外处处滑动），表现为啮合频率二次、三次谐波的显著抬升。

局部早期故障则完全不同。想象一条已开裂但尚未断掉的轮齿：它每次进入啮合时挠曲量偏大，在正常信号上叠加出一串周期性脉冲。脉冲串在频域生成以重复频率（即该轴转频）为间隔的线谱——于是啮合频率及其谐波两侧出现转频间隔的边带，而啮合频率本身的电平并不升高。这些边带电平很低，容易被淹没，正是后面倒频谱^?等技术的用武之地。随着故障从单齿扩展到多齿，信号从脉冲型转为调幅型，边带幅值明显升高并向啮合频率附近聚集。

滚动轴承：小锤敲大钟

轴承早期故障通常是内圈、外圈或滚动体上的一处裂纹或腐蚀点蚀。每当滚动体经过缺陷，就产生一次微小冲击——像一连串小锤敲击，把能量传给轴承座，轴承座以自身固有频率振铃、衰减，如同敲钟：钟声频率只取决于钟本身，与敲得多频繁、多重无关。结构在这里充当了机械放大器。这些脉冲极短、能量很小，远低于低中频信号，因此只能到高频结构共振区去检测。用单通道 FFT 分析仪做一次轻敲冲击试验，即可确定该在频谱哪个位置守候轴承故障。

缺陷在静止圈（通常为外圈）时每次脉冲强度相同；在旋转圈（通常为内圈）时，脉冲随滚动体载荷区变化被幅值调制——这一特征在后文的包络分析中还会用到。

三、故障检测：为什么宽带报警总是太迟

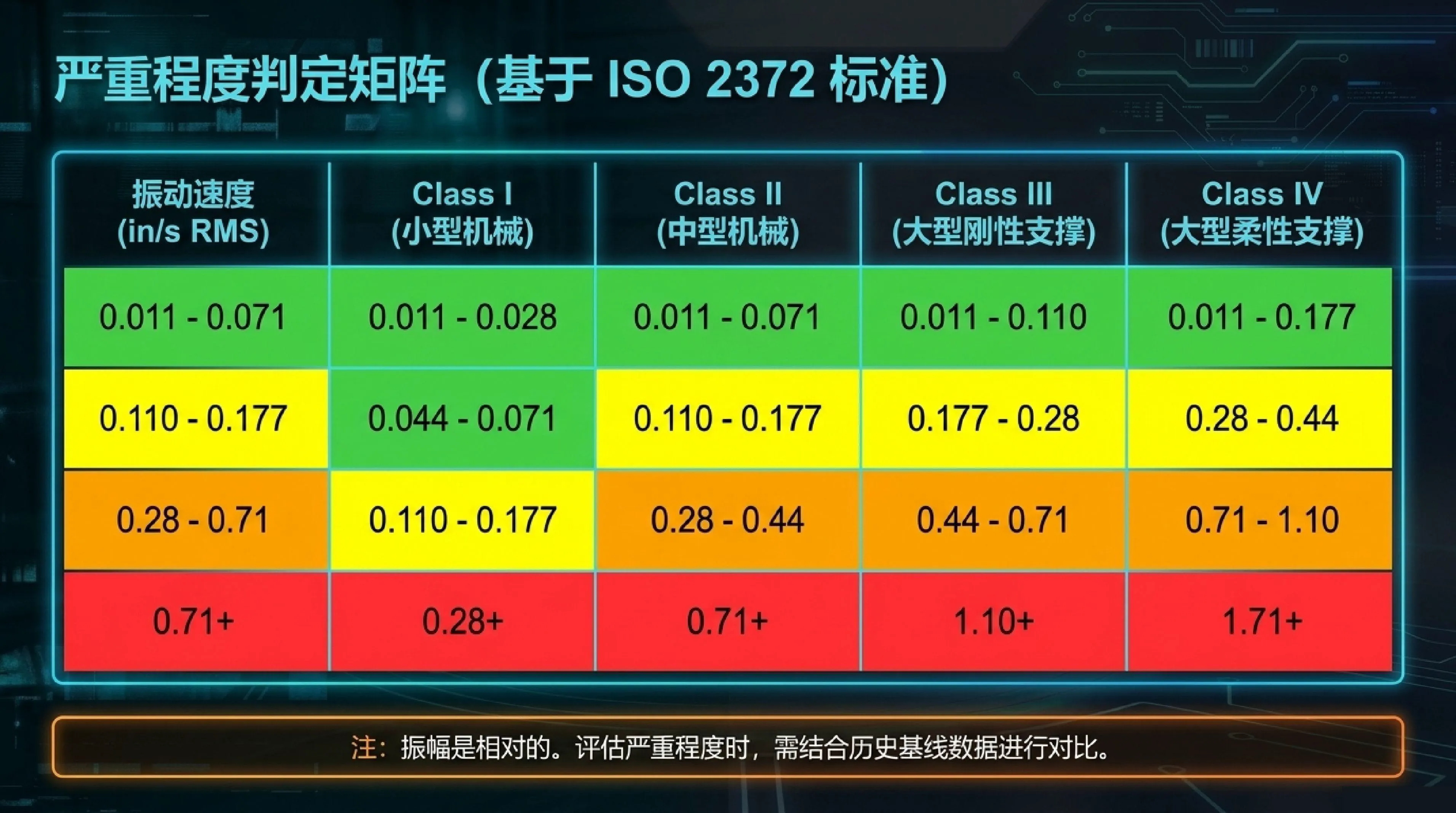

一套日常可用的检测方法必须满足四点：尽早发现大多数故障、误报尽量少、简单到外行也能执行、并给出足够信息供管理层决定何时深入分析。传统做法是把 10 Hz–1 kHz 速度 RMS 与历史值或ISO 2372/3945、VDI 2056^?等标准限值比较。这能抓住不平衡、严重不对中和弯轴（能量大），但轴承和齿轮的早期故障信号弱，在宽带读数里会被大能量低频成分完全淹没——等宽带值超标时往往已经太晚。

还有一个常被忽视的问题：从激励点（轴承滚道、啮合点）到测点的传递路径衰减因机而异。Downham 与 Woods 的研究表明，同类机器在某些频率上的加速度阻抗可相差1000 倍（60 dB^?）——同样程度的点蚀，在不同机器上读数天差地别。结论只有两条：只和这台机器自己的历史比；并且做频谱比较，让频谱中任一频带升高 3–6 dB 就触发预警。

CPB 合成频谱 + 参考掩模：工程化的频谱比较

直接存两条高分辨率 FFT 谱相减是行不通的：转速哪怕漂移千分之几，谱峰错位就会造成大片虚假超差。B&K 的解决方案分三步：

① 数据缩减为合成谱。 把 FFT 谱线分组合并成CPB（恒百分比带宽）^?谱——频带既要宽到吸收信号的随机起伏，又要窄到能察觉主要成分的小变化。要区分齿轮早期局部故障与一般磨损，啮合频率与其二次谐波之间（一个倍频程内）必须有若干独立频带，故分辨率须优于 1/3 倍频程（约 23%）；合成谱取 4%–6% 是折中良方。

② 参考谱加宽为掩模。 若某强分量恰好卡在频带边界，微小转速变化就会让它”跳带”引发虚警。因此将参考掩模^?每条线取自身与左右邻带的最大值生成（形象的比喻：把参考谱剪成胶合板，撒上沙子左右各推一个带宽，沙子留下的轮廓就是掩模），并设动态范围下限，低于该电平的变化一律不报警，滤掉随机噪声虚警。之后的每次测量与掩模比较，超出即提示故障发展。

③ 转速补偿。 CPB 谱的妙处在于：转速升高 15%，所有转速相关成分在对数频率轴上整体平移 15%——把掩模同步平移，基频、谐波、边带全部重新对齐，虚警消除。结构共振不随转速移动，但它们通常宽于 1/3 倍频程，小幅补偿不会误报；真正的麻烦是工频（50/60 Hz）尤其是倍工频磁致振动^?——它常是谱中最高的分量，却不含任何机器状态信息，靠近转速分量时（如二极鼠笼电机^?）需要窄带 FFT 甚至频率细化（Zoom）^?来甄别。

四、诊断四板斧：相位、倒频谱、包络、时域平均

检出电平升高后，必须由有经验的维护工程师做进一步分析：先排除转速波动造成的虚警，再依据超差频段推断故障类型，然后从以下方法中选用。

① 相位分析：区分不平衡的种类

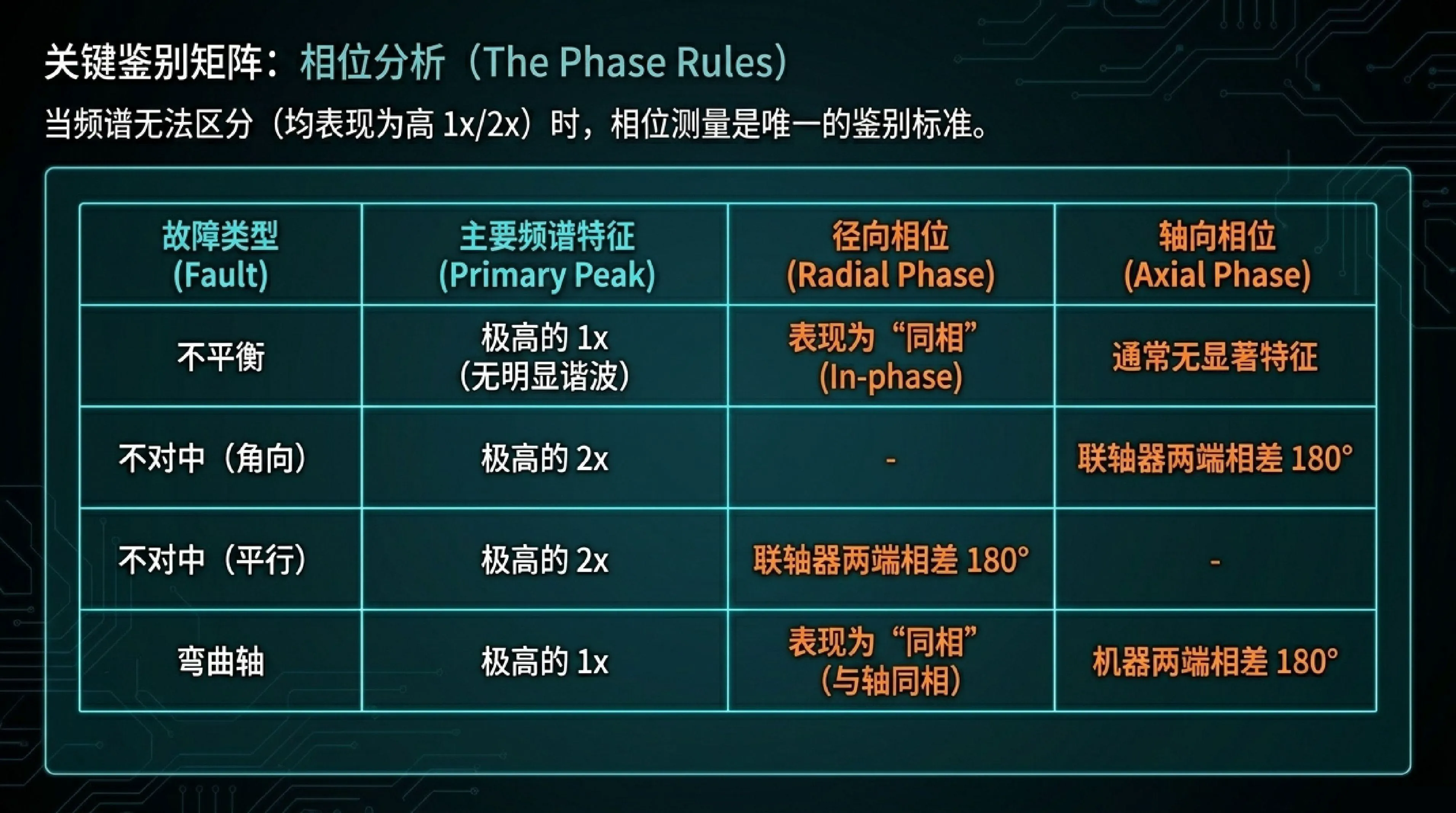

在转频处测相位极有价值：**静不平衡^?引起径向振动，两端轴承同相；动不平衡^?**同为径向，但两端反相。外源强迫的摇摆运动产生径向兼轴向振动、两端均反相；弯轴则径向同相、轴向反相。这些故障通常还伴随高次谐波。

② 倒频谱：给”谐波家族”点名

倒频谱本质是对频谱再做一次频谱分析，用于识别谱中的谐波系列或边带系列并估计其相对强度，横轴单位为秒（1/Hz），首条谱线位置对应边带/谐波间距的倒数。一个劣化齿轮箱的频谱里可能同时藏着两个谐波家族，肉眼根本分不开；倒频谱一眼识别出间距分别为 49.8 Hz 与 120.7 Hz 的两族。再把频谱低半段（啮合频率一半以下）切除后重算：120.7 Hz 分量消失——说明它源于低频区（不平衡类故障）；49.8 Hz 分量仍在——说明以 49.8 Hz 旋转的齿轮可能存在早期缺陷。倒频谱还对原始信号的相位差和传递路径不敏感：同一齿轮箱在两个不同轴承上测得的倒频谱几乎一致。

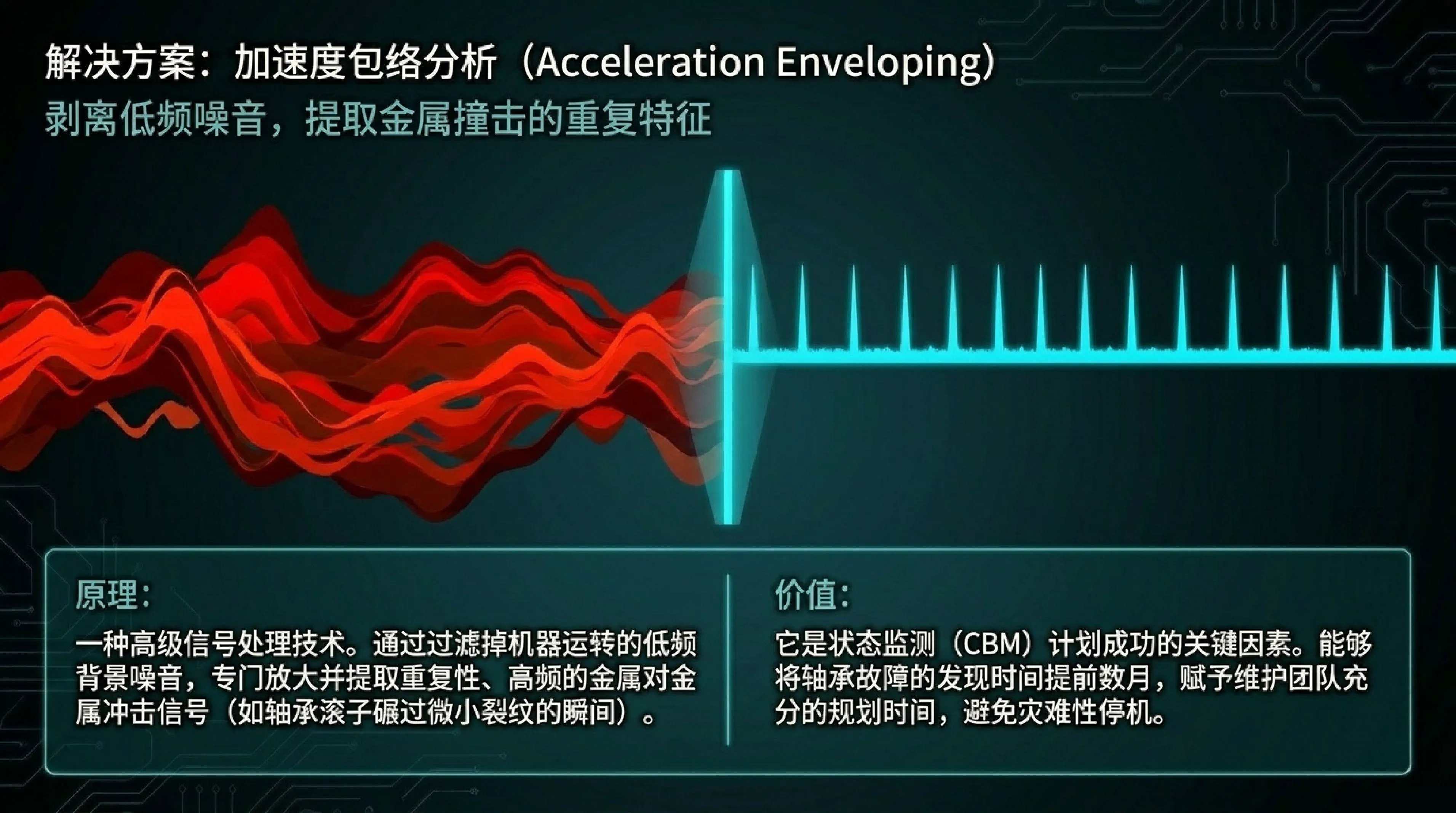

③ 包络检测：轴承诊断的杀手锏

轴承故障脉冲激起的结构共振在 kHz 量级，而转速可能低到 1–2 Hz，直接 FFT 分辨率不够；理论上可以细化（Zoom）找脉冲谐波，但转速稍有波动，重度细化的频谱就被抹平。

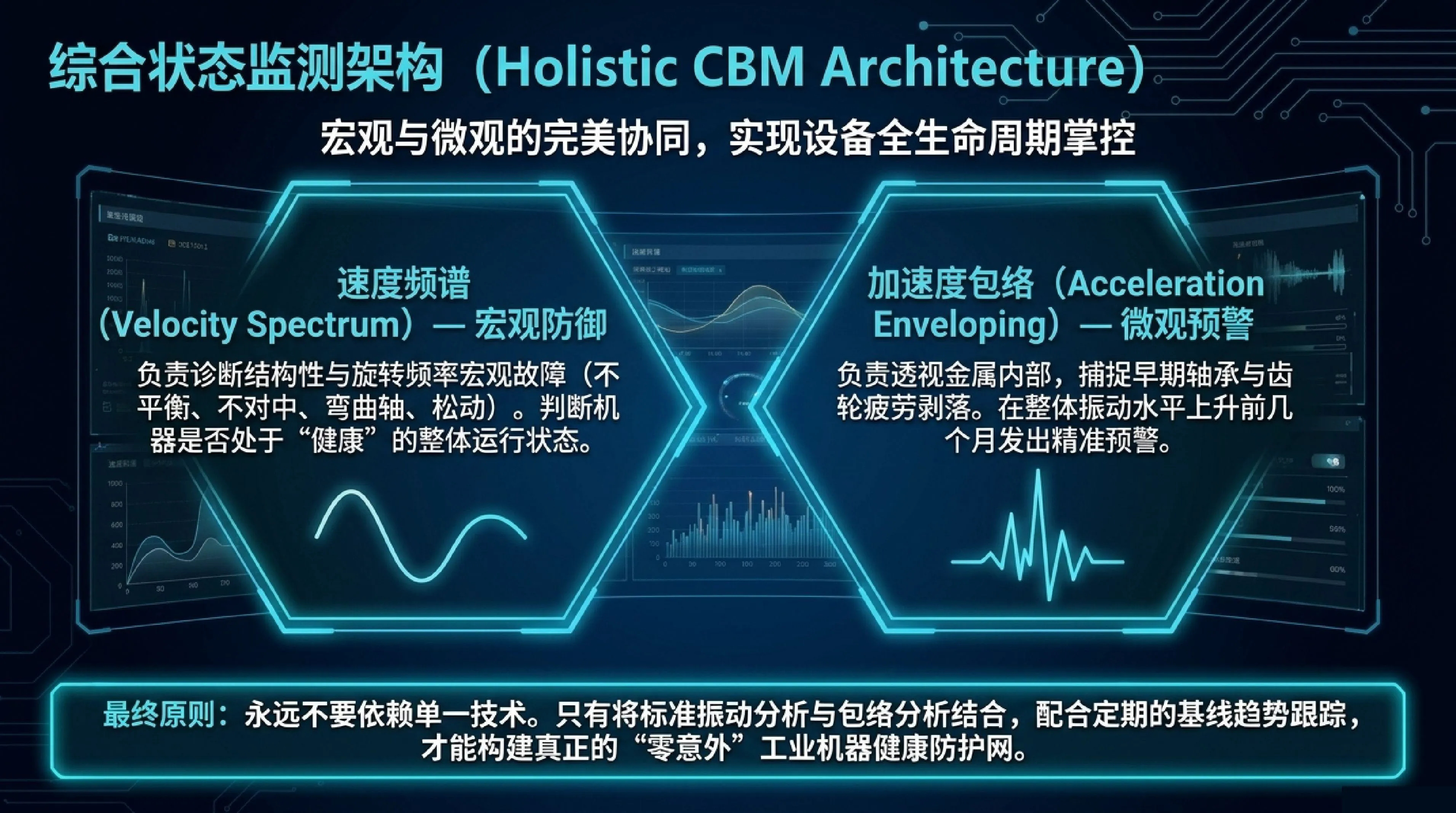

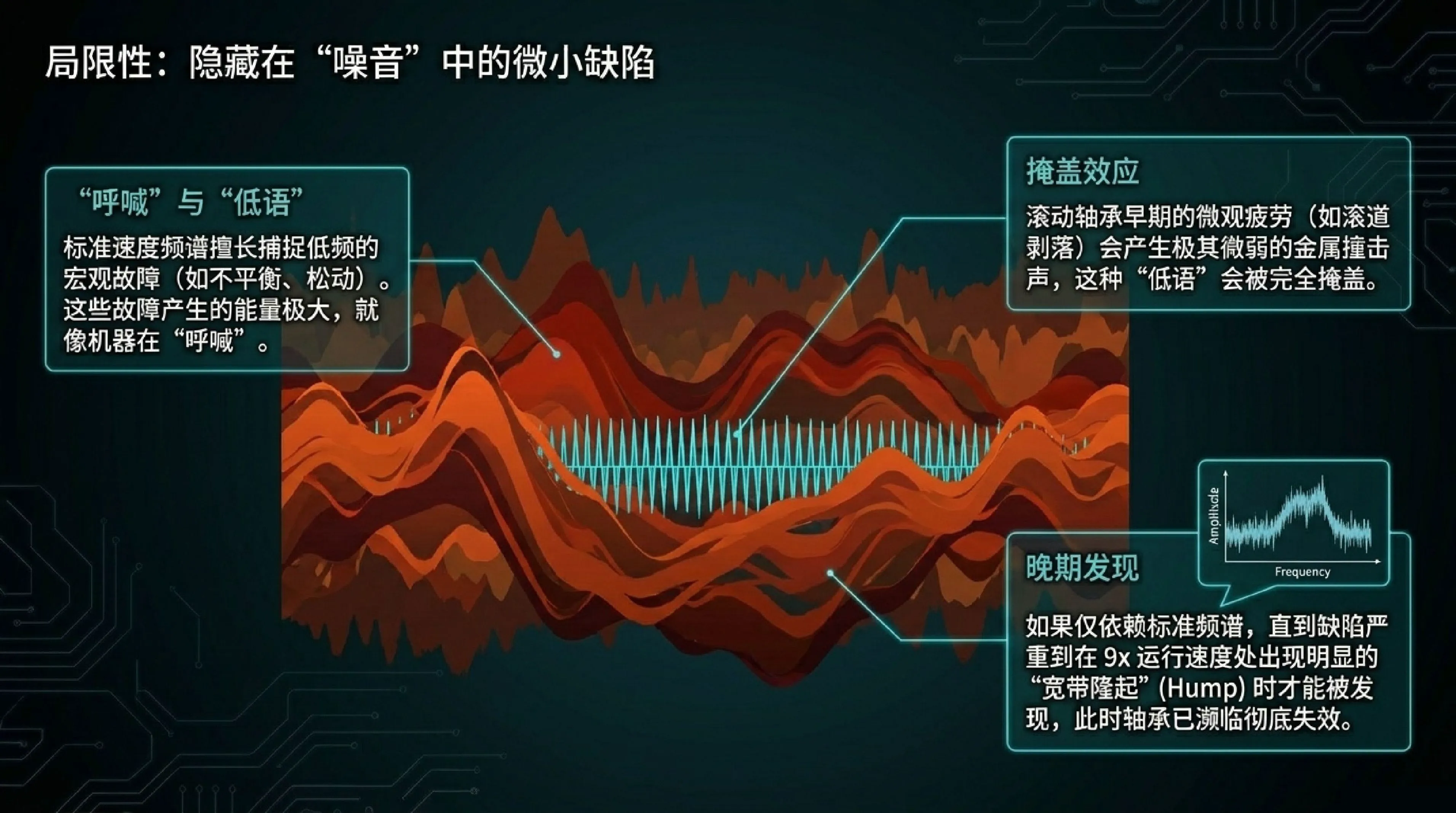

标准速度频谱擅长捕捉不平衡、松动这类能量大的宏观故障——这些故障产生的能量足够大，就像机器在”呼喊”。但滚动轴承早期的微观疲劳（如滚道剥落）只会发出极其微弱的金属撞击声，这种”低语”会被完全掩盖，往往要等到故障严重到在 9× 运行速度附近出现明显的”宽带隆起”才会被发现——此时轴承往往已濒临彻底失效。

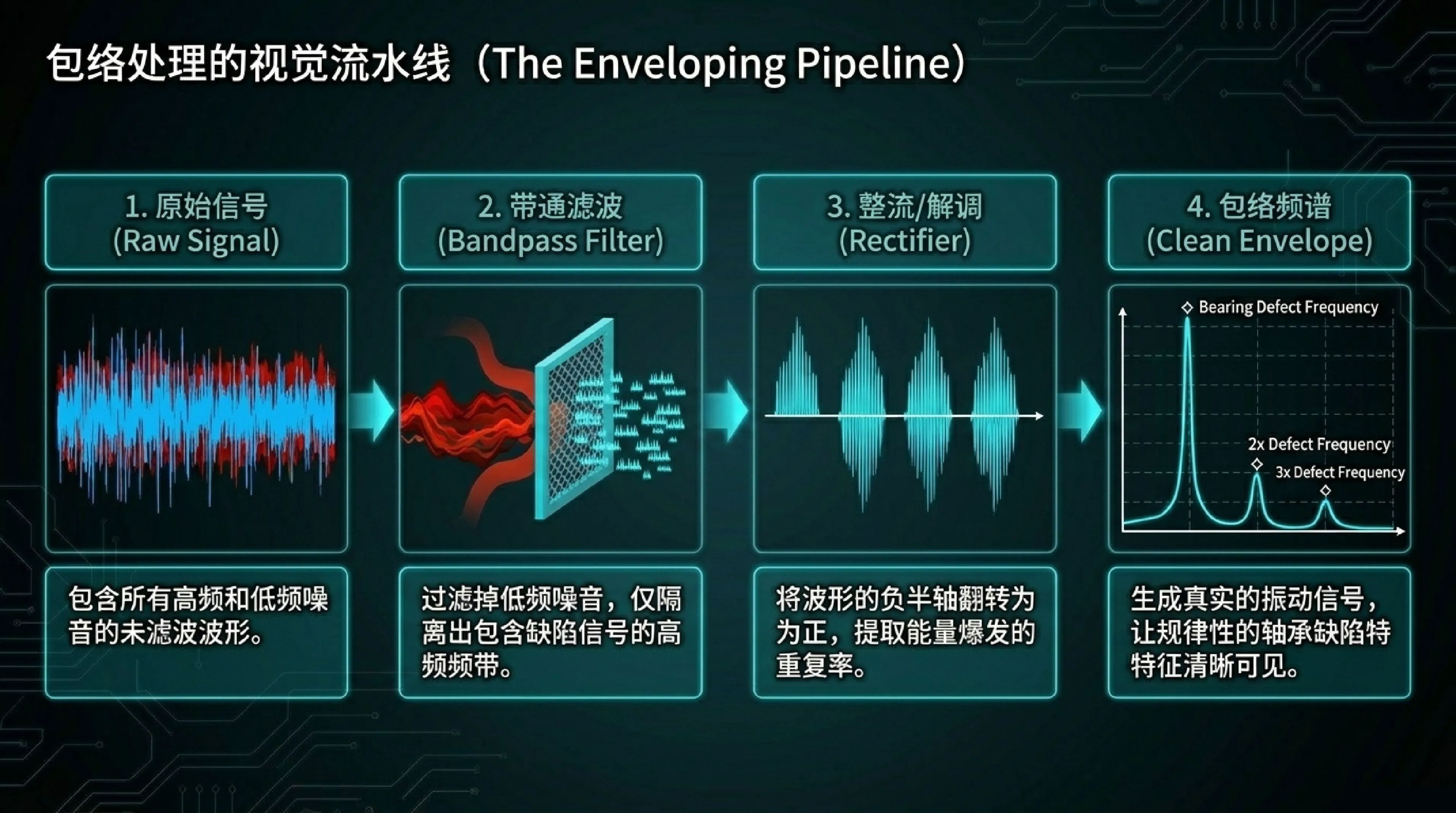

模拟包络检测绕开了这个难题：

各元件的理论冲击频率由轴承几何尺寸算出（n 为滚动体数，f_r 为内外圈相对转速，BD 滚动体直径，PD 节圆直径，β 接触角）：

注意实际频率因打滑会略低于计算值。若缺陷在旋转圈上，包络谱中冲击频率谱线两侧还会出现以转频为间隔的调制边带。

④ 时域平均：给某一根轴装”放大镜”

普通 FFT 平均是”先 FFT 后平均”，所有成分都保留。时域平均反过来：“先平均后 FFT”——用光电触发器^?与目标齿轮同步截取时间记录做算术平均，与触发同步的成分始终同相被保留，其余成分因相位随机而被平均掉。它像一只振动放大镜，可将注意力”聚焦”到想检查的那根轴上；对无法安装触发器的内置轴，可用触发倍频器^?按 99×99:1 到 1:99×99 之间任意齿数比换算触发脉冲。该方法在齿轮故障分析、机电信号分离、降噪及往复机械波形分析中均已被验证有效。

五、趋势分析：预测还能安全运行多久

趋势外推是估计剩余安全运行时间的常用手段，但在振动监测中必须先诊断、后趋势。理由很简单：滚动轴承早期故障或普通磨损会渐进发展，其振动电平随之平缓爬升，可以外推；而滑动轴承油膜涡动的出现、汽轮机叶片的断落，都是阶跃式变化，谱线突增却不”发展”，对它们外推纯属自欺。只有当诊断确认故障将渐进发展时，才可在检出超差的频带上做趋势分析，估算剩余安全运行期——软件里一条估计”提前期 7 个月”的趋势线，如果数据点并非平缓发展，这个数字就不可信。

报警门限如何定？有历史经验用历史经验；没有的话，老的总量标准仍是合理的默认值：振动升高 2.5 倍（8 dB） 值得深入分析，升高 10 倍（20 dB） 要求立即行动。这些取值偏保守，正好适合在积累自己的经验之前使用。

不经诊断就做趋势外推，如同蒙着眼睛开车——你可能正冲向一场灾难，也可能没有，但你不知道。 —— M. Angelo，B&K Technical Review 1987 No.1

六、附录：振动故障速查表

本文主要内容整理自：[1] M. Angelo, “Vibration Monitoring of Machines”, Brüel & Kjær Technical Review No.1, 1987（BV 0029）；[2] “Measuring Vibration”, Brüel & Kjær 技术手册, 1982 修订版（BR 0094）；[3] R.B. Randall, “Frequency Analysis”, Brüel & Kjær Publication；[4] E. Downham & R. Woods, ASME Paper No. 71-Vibr.96, Toronto, 1971。本文为学习整理笔记，图表与数据均转述自上述公开技术文献。
